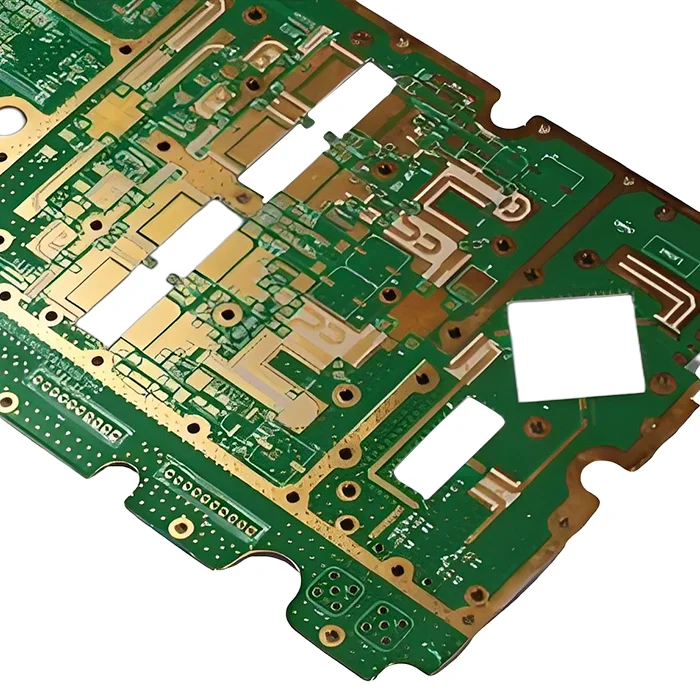

PCB FR4 סיטונאי עם Tg גבוה
$32.90
MOKOPCB מספקת סיטונאות של מעגלים מודפסים FR4 בעלי Tg גבוה העשויים מלמינציה FR4 עם Tg גבוה (≥ 170°C ומעלה). FR4 בעל 6 שכבות Tg180 גבוה זה מיועד ליישומים בעלי הספק גבוה ואמינות גבוהה כמו מערכות רכב ולוחות בקרה תעשייתיים. Tg180 מאפשר להם לעמוד בפני עיוות תרמי והתפרקות בטמפרטורות גבוהות, על מנת לקבל ביצועים טובים יותר ותוחלת חיים ארוכה יותר. אנו תומכים בהזמנות בכמות גדולה בהתאמה אישית במחיר סביר ובאיכות מעולה.
דמי משלוח ותאריך משלוח ייקבעו במשא ומתן. שלחו בקשה לקבלת פרטים נוספים.
פרטי התשלום שלך מעובדים בצורה מאובטחת. אנו לא שומרים את פרטי כרטיס האשראי שלך ואין לנו גישה לפרטי כרטיס האשראי שלך.
תבע החזר כספי אם ההזמנה שלך חסרה או הגיעה עם בעיות במוצר, צוות התמיכה שלנו יטפל בהחזר הכספי שלך תוך 24 שעות.
| מספר שכבות | 6 |
| חומר בסיס | FR4 |
| עובי הלוח (מ”מ) | 2.0 |
| גודל לוח מקסימלי (מ”מ) | 570*670 |
| סובלנות גודל PCB | ±0.2 מ”מ |
| גודל חור מינימלי | 0.15 מ”מ |
| רוחב קו מינימלי | 4 מיל |
| משקל נחושת | 2 אונקיות |
| גימור פני השטח | ENIG |
| תעודות | UL, RoHS, ISO ו-REACH |
PCB FR4 סיטונאי עם Tg גבוה
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
שאלות ותשובות
1. מהם תנאי התשלום שלך?
T/T, פייפאל, ווסטרן יוניון, L/C, ESROW.
2. האם לוח מעגל מודפס FR4 Tg180 זה תואם לתהליך הלחמה נטול עופרת (RoHS)?
כן, תואם לחלוטין. High-Tg180 FR4 מסוגל לעמוד בזרימה חוזרת ללא עופרת (260-280°C). יש לו Tg (180℃) וטמפרטורת פירוק (Td) גבוהה של ≥350°C, מה שמבטיח חוסר התפרקות ושלפוחיות במהלך מחזורי הזרמה חוזרת. הוא גם עומד בתקני IPC-4101/21, מה שמאשר את אמינותו עבור יישומים תעשייתיים ורכביים.
3. כיצד מועיל שילוב של 6 שכבות? האם ניתן להתאים אישית PCB Tg180 FR4 בעל 8 ו-12 שכבות?
לוח מעגל מודפס Tg180 בעל 6 שכבות ממטב את שלמות האות כדי להפחית EMI ו-crosstalk, וצפיפות גבוהה יותר מאפשרת שימוש בו גם עבור עיצובים מורכבים כמו DDR4.
אנו בהחלט תומכים בהתאמה אישית של 8 שכבות, 12 שכבות, או כל שכבה אחרת, והעלויות עולות גם בכ-15% לכל שכבה נוספת. ספקו לנו את הדרישות העיקריות שלכם, כמו מספר שכבות, Tg, משקל נחושת, ונציע לכם הצעת מחיר מותאמת אישית.
4. האם ניתן להשתמש ב-HASL במקום ב-ENIG כדי לחסוך בעלויות?
לא מומלץ להשתמש ב-HASL עבור טבילה גבוהה של 180 מעלות צלזיוס מכיוון שהלם תרמי של HASL (270°C+) עלול לסכן הפרדת שכבות. מלבד ENIG, ניתן לבחור גם בפח טבילה או OSP.
5. האם נתמכים ויא קבורים וסמויים במעגל מודפס בעל Tg180 גבוה זה?
כן, אנו תומכים בפתחי קידוח קבורים ובפתחי קידוח עיוורים בגודל מינימלי טיפוסי של 0.15 מ”מ, אך זה יעלה את העלות.
6. האם לוח מעגל מודפס בעל Tg גבוה יכול להיות גמיש?
לא, מעגלים מודפסים בעלי Tg גבוה הם קשיחים משום שהחומר שלהם, FR4 בעל Tg גבוה, הוא שרף תרמוסטי שעמיד בפני כיפוף כדי לשמור על יציבות תרמית. עם זאת, נוכל לנסות מעגלים היברידיים גמישים-קשיחים בעלי Tg גבוה.
7. כיצד משפיעה Tg גבוה על קידוח ויצירת ויה במעגלים מודפסים רב-שכבתיים של FR4?
למעגל מודפס FR4 בעל Tg גבוה יש אתגרי קידוח בשל השרף הנוקשה והשביר שלו, מה שעלול לגרום לבלאי מוגבר של הכלים ולמריחת השרף במהלך יצירת ה-wash. קידוח לייזר וטיפולי הסרת מריחה לאחר הקידוח הם טכניקות הכרחיות כדי להבטיח מוליכות ws אמינה במעגלים מודפסים רב-שכבתיים בעל Tg גבוה.
8. מדוע למינציות בעלות Tg גבוה נוטות יותר למריחת שרף במהלך קידוח?
הסיבה לכך היא ששרפים מחוזקים בזכוכית של המעגל המודפס (PCB) נשברים לפסולת דקה במקום לחתוך בצורה נקייה. בנוסף, חומרי מילוי אנאורגניים כמו סיליקה מגבירים את השחיקה, והגמישות המופחתת בטמפרטורות גבוהות גורמת להצטברות פסולת בחורים שנקדחו.
9. האם מעגלים מודפסים בעלי Tg גבוה נחוצים עבור יישומי 5G ותדר RF בתדר גבוה?
כן. למעגלים מודפסים בעלי Tg גבוה יש אובדן אות נמוך ועמידות תרמית, המספקים ביצועים חשמליים יציבים עבור יישומים בתדר גבוה (5G), RF ויישומים אחרים בתדר גבוה.
10. מה טווח ההתאמה האישית של עובי הלוח שלך?
אנו מספקים אב טיפוס בעובי הניתן להתאמה אישית, החל מ-0.3 מ”מ עד 5 מ”מ, בהתאם לשכבות המעגל המודפס השונות. האפשרויות הסטנדרטיות כוללות 0.8 מ”מ, 1.0 מ”מ, 1.2 מ”מ, 1.6 מ”מ ו-2.0 מ”מ.
