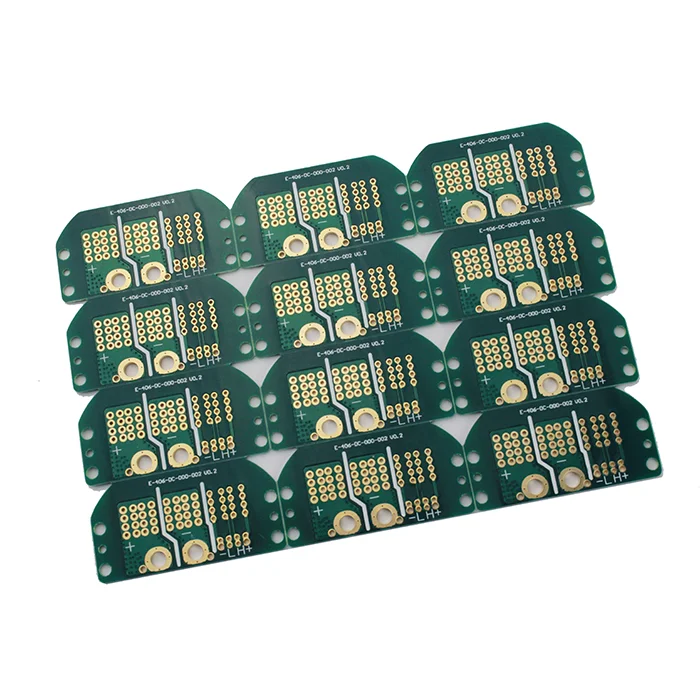

PCB בעובי נחושת סטנדרטי
$90.90
מעגל מודפס (PCB) בעובי נחושת סטנדרטי מתייחס בדרך כלל למעגל מודפס עם עובי נחושת סטנדרטי של 0.5oz, 1oz, 2oz, 3oz ו-4oz לכל רגל מרובע. ביניהם, PCB נחושת בעובי 1oz הוא הנפוץ ביותר. מעגלים מודפסים נחושת סטנדרטיים בעובי 1oz בנויים עם שכבות מוליכות, שכבת ליבה או מצע, שכבות דיאלקטריות וגימור פני שטח. הם אידיאליים עבור לוחות דיגיטליים, מוצרי אלקטרוניקה כמו טלפונים, מעגלים חסכוניים בצריכת חשמל כמו חיישנים ועוד.
דמי משלוח ותאריך משלוח ייקבעו במשא ומתן. שלחו בקשה לקבלת פרטים נוספים.
פרטי התשלום שלך מעובדים בצורה מאובטחת. אנו לא שומרים את פרטי כרטיס האשראי שלך ואין לנו גישה לפרטי כרטיס האשראי שלך.
תבע החזר כספי אם ההזמנה שלך חסרה או הגיעה עם בעיות במוצר, צוות התמיכה שלנו יטפל בהחזר הכספי שלך תוך 24 שעות.
| מספר שכבות | 4 |
| חומר בסיס | נְחוֹשֶׁת |
| עובי הלוח (מ”מ) | 1.6 |
| גודל לוח מקסימלי (מ”מ) | 570*1200 |
| סובלנות גודל PCB | ±0.2 מ”מ |
| גודל חור מינימלי | 0.1 מ”מ |
| רוחב קו מינימלי | 4 מיל |
| משקל נחושת | 1 אונקיות |
| גימור פני השטח | ENIG |
| תעודות | UL, RoHS, ISO ו-REACH |
PCB בעובי נחושת סטנדרטי
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
שאלות ותשובות
1. מהו זמן האספקה שלך?
1-2 ימים. יש לנו מחסן משלנו ומלאי גדול.
2. מהו נמל המשלוח?
אנו שולחים את הסחורה דרך נמל הונג קונג או שנזן.
3. אילו גימורי משטח חלופיים זמינים?
אנו מספקים את גימורי המשטח הבאים: ENIG, HASL OSP, Dip Silver, ENPIG ו-Dip Tin.
4. האם ניתן לערבב שכבות של רוג’רס עם ליבת נחושת?
כן, מעגלים מודפסים היברידיים אפשריים וניתן ליצור קשר עם המומחה שלנו לקבלת מידע נוסף.
5. האם ניתן להשתמש במעגל מודפס בעובי נחושת סטנדרטי עבור מגברי הספק RF?
כן, אבל צריך לבחור את עובי הנחושת בהתבסס על התדר. אפשר להשתמש בנחושת בעובי 28 מ”ל עבור <10W, <1GHz, אבל עבור מגברי RF בעלי הספק גבוה, ייתכן שיהיה צורך לבחור במעגל מודפס נחושת בעובי 50 מ”ל כדי להפחית הפסדים ולפזר חום.
6. מדוע המעגל המודפס של 1oz מתחמם יתר על המידה אפילו בזרם נמוך?
ניתן לבדוק תחילה את הקצה ליד הלוח לפיזור חום טוב יותר ולבדוק אם ההארקה אינה מספקת.
7. מהי מערך PCB טיפוסי בעל ליבת נחושת של 4 שכבות?
שכבה 1 (למעלה) היא שכבת האות עם 28 מ”ל (1 oz) של נחושת עבור רכיבי ה-RF; שכבה 2 היא מישור הארקה מוצק למיגון RF; שכבה 3 היא מישור הספק; שכבה 4 היא שכבת אות נוספת; שתי השכבות הבאות הן השכבה הדיאלקטרית ושכבת הנחושת המרכזית.
8. מדוע עובי הנחושת הנפוץ ביותר הוא 1 אונקיה (35 מיקרומטר)?
עובי הנחושת של 1 אונקיה (28 גרם) משיג איזון בין מוליכות, יכולת ייצור ועלות. הוא מספק קיבולת נשיאת זרם מספקת עבור רוב היישומים ושומר על רזולוציית עקבות, ומציע זמינות רחבה וביצועים טובים.
9. האם נחושת עבה יותר משפרת את עמידות המעגל המודפס?
כן. נחושת עבה יותר מגבירה את החוזק המכני כדי להפחית את הרמת הפדים והעקבות, משפרת את הביצועים התרמיים כדי להאריך את חיי הלוח, ומתמודדת עם זרמים גבוהים יותר מבלי להתחמם יתר על המידה.
10. כיצד נחושת כבדה יותר (3 אונקיות, 4 אונקיות) משפיעה על ייצור מעגלים מודפסים (PCB)?
נחושת כבדה מציעה יתרונות ביישומים בעלי הספק גבוה, אך היא גם מציגה כמה אתגרי ייצור. נחושת עבה יותר דורשת מרווח רחב יותר בין מסלולים וייצור וציפוי מיוחדים. היא חייבת גם לטפל בבעיות כגון התפרקות, חללים בחורים ואי-התאמות ב-CTE.
