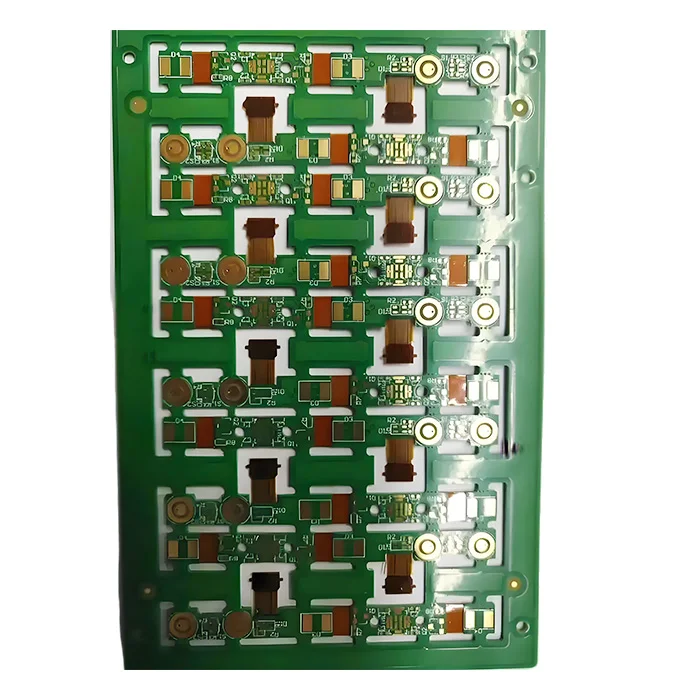

PCB קשיח גמיש למיקרוגל RF
$73.90
לוח PCB קשיח-גמיש לתדר RF הוא לוח מעגלים היברידי המשלב ציפויים קשיחים וגמישים עם סרטי הדבקה דביקים, המספקים ביצועים מעולים בתדר גבוה וגמישות מכנית. לוח PCB חדשני זה מיועד ליישומים הדורשים שלמות אות, עמידות, גמישות ואינטגרציה קומפקטית, כגון מערכות מכ”ם ואנטנה, התקני גלים מילימטריים 5G, ADAS, התקני RF וכן הלאה.
דמי משלוח ותאריך משלוח ייקבעו במשא ומתן. שלחו בקשה לקבלת פרטים נוספים.
פרטי התשלום שלך מעובדים בצורה מאובטחת. אנו לא שומרים את פרטי כרטיס האשראי שלך ואין לנו גישה לפרטי כרטיס האשראי שלך.
תבע החזר כספי אם ההזמנה שלך חסרה או הגיעה עם בעיות במוצר, צוות התמיכה שלנו יטפל בהחזר הכספי שלך תוך 24 שעות.
| מספר שכבות | 6 |
| חומר בסיס | פוליאימיד + רוג’רס |
| עובי הלוח (מ”מ) | 2.0 |
| גודל לוח מקסימלי (מ”מ) | 570*670 |
| סובלנות גודל PCB | ±0.2 מ”מ |
| גודל חור מינימלי | 0.15 מ”מ |
| רוחב קו מינימלי | 4 מיל |
| משקל נחושת | 2 אונקיות |
| גימור פני השטח | ENIG |
| תעודות | UL, RoHS, ISO ו-REACH |
PCB קשיח גמיש למיקרוגל RF
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
שאלות ותשובות
1. מהו זמן האספקה שלך?
1-2 ימים. יש לנו מחסן משלנו ומלאי בכמויות גדולות.
2. אילו גימורי משטח חלופיים זמינים?
מעבר ל-HASL סטנדרטי, אנו מספקים גם גימורי משטחים הבאים: ENIG, OSP, Immersion Silver, ENPIG ו-Immersion Tin.
3. כיצד ניתן למזער אובדן כאשר אותות עוברים מקשיח לגמיש?
כדי להפחית את אובדן האות במהלך מעברים, מתכננים צריכים להבטיח רציפות עכבה על ידי התאמת רוחב העקבות ושימוש בחומרים תואמים כמו רוג’רס.
4. מהו עובי הנחושת המינימלי שניתן להשיג עבור לוח קשיח-גמיש?
העובי המינימלי שאנו יכולים להשיג הוא 0.1 מ”מ. 0.3 מ”מ ללוח בעל 4 שכבות ו-0.8 מ”מ ללוח בעל 10 שכבות.
5. מהו חוזק הקילוף של המעגל המודפס הגמיש-רדיאלי שלך למיקרוגל?
חוזק הקילוף של מעגלים מודפסים גמישים-קשיחים שלנו בתדר RF עומד בדרך כלל על ≥1.4N/mm להדבקה ועמידות אמינים.
6. אילו חומרי בסיס נוספים ניתן להשתמש במעגל מודפס קשיח-גמיש?
החלקים הנוקשים יכולים להשתמש בחומרי RF בעלי הפסדים נמוכים כמו FR4, Rogers, Taconic או Isola. החלק הגמיש יכול להשתמש בפוליאימיד וב- Rogers ULTRALAM 3850.
7. כיצד גמישות משפיעה על ביצועי ה-RF של מעגל מודפס קשיח-גמיש?
עבור מעגלים מודפסים קשיחים-גמישים בתדר RF, הגמישות עלולה לגרום לחוסר יציבות בעכבה, שכן כיפוף המעגל המודפס עלול לשנות את גיאומטריית העקיבה, מה שמוביל לחוסר התאמה בעכבה. יתרה מכך, לחומרי פולימיד גמישים יש אובדן הכנסה גבוה יותר ושלמות אות פגיעה עם ערבוב מוגבר בפריסות צפופות.
8. מדוע להשתמש במעגלים מודפסים גמישים RF קשיחים על פני לוחות מודפסים קשיחים או גמישים?
לוחות מעגלים מודפסים קשיחים-גמישים מצטיינים על פני לוחות מודפסים קשיחים או גמישים משום שהם משלבים ביצועים בתדר גבוה וגם אריזה תלת-ממדית חלקה. הם עונים על צרכי תדר גבוה ומספקים כיפוף דינמי מבלי לוותר על הנוקשות הנדרשת, מה שהופך אותם לפרקטיים במגוון התקני RF ומיקרוגל.
9. עבור PCB קשיח-גמיש בעל 6 שכבות, מהי ההתפלגות של למינציות קשיחות ולמינציות גמישות?
במעגל מודפס קשיח-גמיש טיפוסי בן 6 שכבות, מקטעי הלמינציה הנוקשים עשויים להכיל 4-6 שכבות, ומקטעי הלמינציה הגמישים עשויים להכיל 1-2 שכבות מפתח באזורי הכיפוף. אזורי הכיפוף L3-L4 בדרך כלל קובעים את הליבה הגמישה ולפעמים קובעים את השכבה הנוקשה במידת הצורך. L1 ו-L6 החיצוניים ו-L2 ו-L5 הפנימיים הם תמיד למינציות נוקשות.
