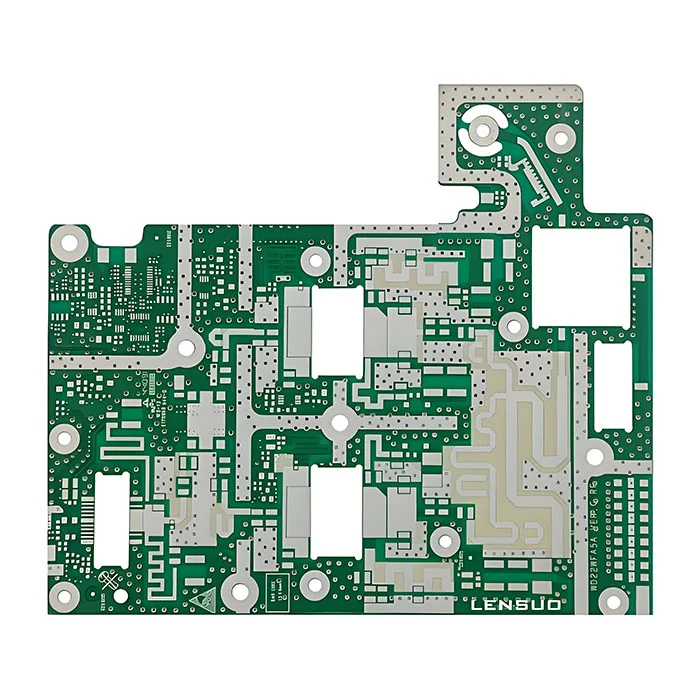

PCB מיקרוגל RF עם Rogers 4350B
$88.80
Rogers 4530B המשמש במעגל מודפס RF למיקרוגל הוא למינציה קרמית ספציפית ליישומים בתדר גבוה. הוא מאופיין בתכונות חשמליות טובות, עמידות מכנית ותאימות עיבוד עבור יישומי RF ומיקרוגל, הכוללים בדרך כלל תחנות בסיס, אנטנות, מכ”ם רכב ומגברי הספק בעולם של ימינו.
דמי משלוח ותאריך משלוח ייקבעו במשא ומתן. שלחו בקשה לקבלת פרטים נוספים.
פרטי התשלום שלך מעובדים בצורה מאובטחת. אנו לא שומרים את פרטי כרטיס האשראי שלך ואין לנו גישה לפרטי כרטיס האשראי שלך.
תבע החזר כספי אם ההזמנה שלך חסרה או הגיעה עם בעיות במוצר, צוות התמיכה שלנו יטפל בהחזר הכספי שלך תוך 24 שעות.
| מספר שכבות | 8 |
| חומר בסיס | רוג’רס |
| עובי הלוח (מ”מ) | 2.0 |
| גודל לוח מקסימלי (מ”מ) | 570*670 |
| סובלנות גודל PCB | ±0.2 מ”מ |
| גודל חור מינימלי | 0.15 מ”מ |
| רוחב קו מינימלי | 4 מיל |
| משקל נחושת | 2 אונקיות |
| גימור פני השטח | ENIG |
| תעודות | UL, RoHS, ISO ו-REACH |
PCB מיקרוגל RF עם Rogers 4350B
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
שאלות ותשובות
1. מהו מרווח השורות המינימלי בין שכבות שניתן לייצר?
מרווח השורות המינימלי שאנו יכולים לייצר בין השכבות הוא 4 מיל.
2. איזה צבע מסיכת הלחמה אתם מספקים?
אנו מספקים ירוק, אדום, צהוב, כחול, לבן, שחור וסגול.
3. האם ניתן לבחור בכסף טבילה כדי לחסוך בעלויות?
כן, אבל יש לזה מגבלות בתדרים גבוהים.
4. מה הופך את ה-Rogers RO4350B לחומר מיוחד?
Rogers 4350B, למינציה בעלת ביצועים גבוהים עבור יישומי RF ומיקרוגל, ייחודית בזכות אובדן הדיאלקטרי הנמוך שלה (Df = 0.0037), Dk יציב (3.48), ספיגת לחות נמוכה ומוליכות תרמית מעולה (0.69 W/m/K). תכונות מצוינות מבטיחות שלמות אות מעולה וניהול תרמי, מה שהופך אותן לאידיאליות עבור 5G, מכ”ם רכב ומערכות תעופה וחלל.
5. מדוע RO4350B דורש קידוח מיוחד?
קידוח RO4003C קשה יותר מ-FR4 משום שההרכב המחוזק בקרמיקה שלו מגביר את יכולת השחיקה. קידוח מסורתי יכול לגרום לחורים מחוספסים, מריחות שרף ובלאי כלים, בעוד שקידוח לייזר או מקדחי קרביד יכולים לסייע בהשגת ויאים נקיים כדי להבטיח חורים עוברים מצופים אמינים.
6. מה ההבדל בין רוג’רס 4003c ל-4350b?
ל-RO4003C יש Dk (3.38 לעומת 3.48) והפסד (Df = 0.0027 לעומת 0.0037) נמוכים מעט, מה שהופך אותו לטוב יותר עבור תדרים מתחת ל-6 גיגה-הרץ עד 20 גיגה-הרץ. עם זאת, RO4350B מציע מוליכות תרמית גבוהה יותר (0.69 לעומת 0.64 W/m/K), מה שמקנה לו ביצועים מעולים בתדרי גלים מילימטריים (24 גיגה-הרץ, 77 גיגה-הרץ) ובסביבות קשות. RO4003C רך יותר וקל יותר לקדיחה, בעוד ש-RO4350B עם תכולת קרמיקה הופך אותו לחזק יותר, ודורש טכניקות ייצור מתקדמות יותר.
7. האם ניתן לערבב RO4350B עם FR4 במערך?
כן, אנחנו יכולים. RO4350 מעורבב לעתים קרובות עם FR4 במעגלים מודפסים היברידיים כדי להפחית עלויות, אך עלינו גם לקחת בחשבון את חוסר ההתאמה של ה-CTE כדי למנוע דה-למינציה בטמפרטורות גבוהות ובעיות שלמות אות בשכבות מעורבות. אנו משתמשים לעתים קרובות ב-FR4 עבור שכבות פנימיות (כוח/ארקה) וב-RO4350B עבור שכבות אות RF, ומדמים את הסטאק-אפ כדי להבטיח את הביצועים הטובים ביותר.
8. מהי אסטרטגיית ההארקה הטובה ביותר עבור RO4350B?
לצורך הארקה איתנה, הטכניקות המרכזיות כוללות: שימוש במישורי הארקה מוצקים ושלמים, יישום גדרות, הנחת שכבות קרקע קבורות וקידוח ויה תרמי.
9. כיצד מטפל Rogers 4350B בניהול תרמי?
RO4350B מצטיין בניהול חום בזכות מוליכות חום גבוהה יותר שלו (0.69 W/m/K). מעברי חום מתחת לרכיבים חמים גם מסייעים בהולכת חום.
