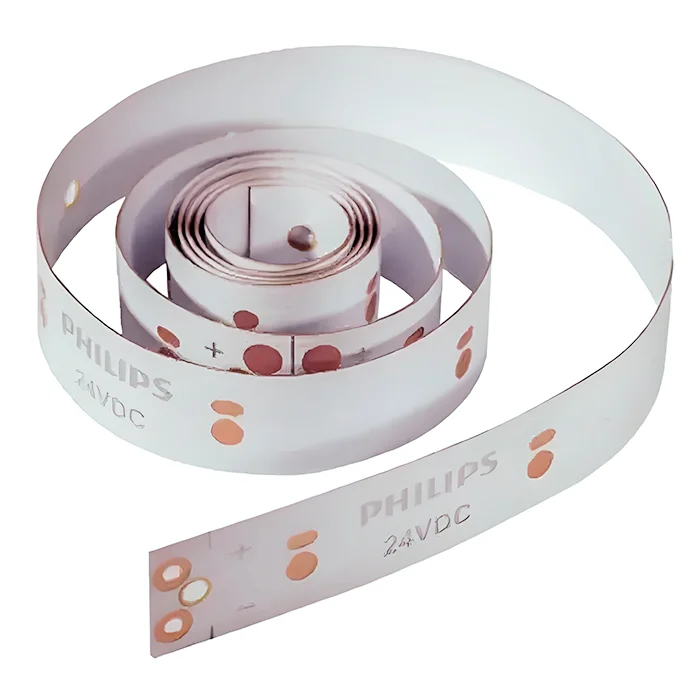

רצועת לד PCB
$24.90
פס לד PCB הוא מעגל מודפס גמיש העשוי מחומר גמיש, המאפשר קיפולו עם עיצובים ייחודיים של פס לד. החל ממכשירי חשמל ביתיים ועד מוצרי תאורה לבישים, תאורת רחוב ונוריות LED תעשייתיות, ה-PCB הגמיש הוא פתרון רב-תכליתי לתחומים רבים.
דמי משלוח ותאריך משלוח ייקבעו במשא ומתן. שלחו בקשה לקבלת פרטים נוספים.
פרטי התשלום שלך מעובדים בצורה מאובטחת. אנו לא שומרים את פרטי כרטיס האשראי שלך ואין לנו גישה לפרטי כרטיס האשראי שלך.
תבע החזר כספי אם ההזמנה שלך חסרה או הגיעה עם בעיות במוצר, צוות התמיכה שלנו יטפל בהחזר הכספי שלך תוך 24 שעות.
| מספר שכבות | 1 |
| חומר בסיס | פוליאימיד |
| עובי הלוח (מ”מ) | 0.4 |
| גודל לוח מקסימלי (מ”מ) | 570*1200 |
| סובלנות גודל PCB | ±0.2 מ”מ |
| גודל חור מינימלי | 0.15 מ”מ |
| רוחב קו מינימלי | 4 מיל |
| משקל נחושת | 1 אונקיות |
| גימור פני השטח | OSP |
| תעודות | UL, RoHS, ISO ו-REACH |
רצועת לד PCB
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
שאלות ותשובות
1. מהו מרווח השורות המינימלי בין שכבות שניתן לייצר?
מרווח השורות המינימלי שאנו יכולים לייצר בין השכבות הוא 4 מיל.
2. מהו נמל המשלוח?
אנו שולחים את הסחורה דרך נמל הונג קונג או שנזן.
3. האם אתם יכולים לתמוך בוויות עיוורות/קבורות ובמיקרו-וויות לייזר?
כן, יש לנו טכניקות קידוח מתקדמות עבור ויאסים עיוורים וקבורים ומיקרו-ויאסים הנקדחים בלייזר, מה שמבטיח קישוריות בין-שכבתית תקינה ואמינות.
4. מדוע פוליאימיד (PI) הוא החומר הטוב ביותר לפסי לד גמישים?
פוליאימיד גמיש מאוד אך גם עמיד. הוא עמיד יותר מ-PET וגמיש יותר מ-FR4. יתרה מכך, הוא עמיד בחום גבוה של עד 400 מעלות צלזיוס+ בכיפוף חוזר ונשנה ובעל בידוד חשמלי מעולה וביצועים מעולים בניהול תרמי.
5. מהי הטמפרטורה המקסימלית שפס לד גמיש מפוליאימיד יכול להתמודד איתה?
טווח הטמפרטורות הטיפוסי של מצע הפוליאימיד הוא -40°C עד +200°C תחת פעולה רציפה. מעבר לטמפרטורה זו, הפוליאימיד עלול לדהות את צבעו ולאבד גמישותו בהדרגה.
6. כמה יכול המעגל המודפס שלך להתכופף?
עבור PCB גמיש חד-שכבתי זה, רדיוס הכיפוף המינימלי שלו הוא בערך פי 3-6 מעובי הלוח (0.4 מ”מ).
7. מתי כדאי להשתמש במעגל מודפס גמיש בפסי לד?
שימוש בפסי לד גמישים כאשר נדרשים התקנות מעוקלות (למשל, פנים הרכב, שילוט), תנועה דינמית (למשל, תאורת במה נעה, ביגוד חכם) או חללים צרים (למשל, תאורה מתחת לארונות, תצוגות גמישות או טכנולוגיה לבישה). אידיאלי גם לעיצוב עמיד למים או לפריסת LED בצפיפות גבוהה.
הגודל המקסימלי של לוח גמיש דו-שכבתי הוא 570*1200 מ”מ; FPC ארבע-שכבתי הוא 570*850 מ”מ, ו-FPC 6 שכבות ומעלה הוא 570*670 מ”מ.
