מעגלים מודפסים קרמיים רב-שכביים
$95.80

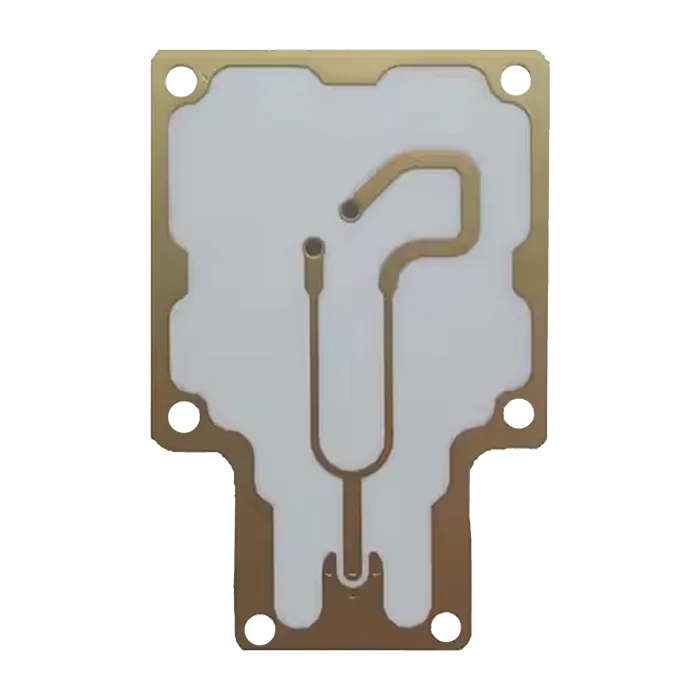

זהו PCB קרמי בעל 4 שכבות עם אלומינה כמצע, אשר יכול להפיץ במהירות חום מנקודות חמות מקומיות לכל שטח הלוח. מעגלים מודפסים קרמיים רב-שכביים ידועים בחוזק דיאלקטרי גבוה, מוליכות תרמית מעולה ועמידות בטמפרטורות גבוהות. הם מתאימים למכשירים אלקטרוניים בעלי ביצועים גבוהים העובדים בתנאים קיצוניים. MOKOPCB תומכת בערימה של 2-18 שכבות ויכולה לספק שירותי משלוח מהירים ומותאמים אישית כדי לענות על צרכים שונים, מדוגמאות ועד אצוות.
דמי משלוח ותאריך משלוח ייקבעו במשא ומתן. שלחו בקשה לקבלת פרטים נוספים.
פרטי התשלום שלך מעובדים בצורה מאובטחת. אנו לא שומרים את פרטי כרטיס האשראי שלך ואין לנו גישה לפרטי כרטיס האשראי שלך.
תבע החזר כספי אם ההזמנה שלך חסרה או הגיעה עם בעיות במוצר, צוות התמיכה שלנו יטפל בהחזר הכספי שלך תוך 24 שעות.
| מספר שכבות | 4 |
| חומר בסיס | אלומינה |
| עובי הלוח (מ”מ) | 1.2 |
| גודל לוח מקסימלי (מ”מ) | 300*300 |
| סובלנות גודל PCB | ±0.3 מ”מ |
| גודל חור מינימלי | 0.3 מ”מ |
| רוחב קו מינימלי | 4 מיל |
| משקל נחושת | 2 אונקיות |
| גימור פני השטח | ENIG |
| תעודות | UL, RoHS, ISO ו-REACH |
מעגלים מודפסים קרמיים רב-שכביים
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
שאלות ותשובות
1.מהו עובי PCB קרמי רב-שכבתי?
עובי PCB קרמי רב-שכבתי תלוי בעיצוב המעגל ובמספר השכבות. ב-MOKOPCB, אנו מציעים אפשרויות עובי סטנדרטיות כגון 0.8 מ”מ, 1.0 מ”מ, 1.2 מ”מ, 1.6 מ”מ ו-2.0 מ”מ. עם זאת, אנו תומכים גם בעוביים מותאמים אישית לדרישות הפרויקט הספציפיות שלכם.
2.מהם הסוגים השונים של מעגלים קרמיים רב-שכביים?
ישנם מספר סוגים של מעגלים קרמיים רב-שכביים, המסווגים לפי החומר הקרמי המשמש לייצורם, כולל:
▪מעגלים קרמיים מאלומינה (Al2O3)
▪מעגלים קרמיים מניטריד אלומיניום (AlN)
▪מעגלים קרמיים מחמצן בריליום (BeO)
▪מעגלים מודפסים מחנקן סיליקון (Si3N4)
3.מהי המוליכות התרמית של מעגלים מודפסים קרמיים רב-שכביים?
המוליכות התרמית של מעגלים מודפסים קרמיים רב-שכביים תלויה בחומר הקרמי המשמש. להלן שתי דוגמאות:
חנקן אלומיניום: בדרך כלל כ-170 W/m·K
אלומינה: בדרך כלל כ-30 W/m·K
4.מה ההבדל בין קרמיקה ל-FR4?
חומרים מסוג FR4 מתאימים לשימושים כלליים, אך הם אינם מתפקדים היטב ביישומים בטמפרטורות גבוהות. מצעים קרמיים בעלי מוליכות תרמית גבוהה יותר ויכולים לפעול ביציבות בסביבות בטמפרטורות גבוהות.
5.מהם היתרונות של לוחות PCB קרמיים רב-שכביים?
לוחות PCB קרמיים רב-שכביים מציעים מספר יתרונות על פני לוחות PCB מסורתיים, כולל
▪ניהול תרמי משופר
▪חוזק מכני מוגבר
▪ביצועים חשמליים טובים יותר
▪מוליכות תרמית גבוהה
▪תמיכה בעיצוב קומפקטי ומיניאטורי
