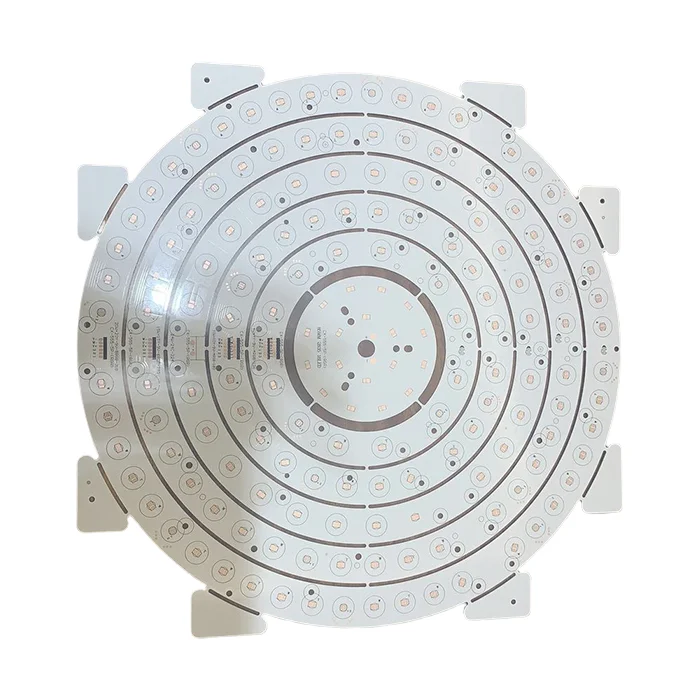

PCB אלומיניום עם ליבת מתכת
$66.99
לוח PCB מאלומיניום בעל ליבת מתכת בנוי בדרך כלל משלוש שכבות: שכבת מעגל נחושת, שכבת בידוד בעלת מוליכות תרמית גבוהה ושכבת בסיס מאלומיניום. בסיס האלומיניום מאפשר ללוח להוליך חום במהירות, מה שהופך אותו לפתרון מושלם לבעיית פיזור החום של מכשירים אלקטרוניים בעלי הספק גבוה. הוא נמצא בשימוש נרחב בתאורת LED בעלת הספק גבוה כמו אורות מכוניות, מנועים ועוד.
דמי משלוח ותאריך משלוח ייקבעו במשא ומתן. שלחו בקשה לקבלת פרטים נוספים.
פרטי התשלום שלך מעובדים בצורה מאובטחת. אנו לא שומרים את פרטי כרטיס האשראי שלך ואין לנו גישה לפרטי כרטיס האשראי שלך.
תבע החזר כספי אם ההזמנה שלך חסרה או הגיעה עם בעיות במוצר, צוות התמיכה שלנו יטפל בהחזר הכספי שלך תוך 24 שעות.
| מספר שכבות | 2 |
| חומר בסיס | אֲלוּמִינְיוּם |
| עובי הלוח (מ”מ) | 1.2 |
| גודל לוח מקסימלי (מ”מ) | 570*1200 |
| סובלנות גודל PCB | ±0.2 מ”מ |
| גודל חור מינימלי | 0.15 מ”מ |
| רוחב קו מינימלי | 4 מיל |
| משקל נחושת | 1 אונקיות |
| גימור פני השטח | ENIG |
| תעודות | UL, RoHS, ISO ו-REACH |
PCB אלומיניום עם ליבת מתכת
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
שאלות ותשובות
1. מהו זמן האספקה שלך?
1-2 ימים. יש לנו מחסן משלנו ומלאי בכמויות גדולות.
2. איזה צבע מסיכת הלחמה אתם מספקים?
אנו מספקים ירוק, אדום, צהוב, כחול, לבן, שחור וסגול.
3. מהם תנאי התשלום שלך?
T/T, פייפאל, ווסטרן יוניון, L/C, ESROW.
4. מהם ההבדלים בין PCB בעל ליבת אלומיניום לבין PCB RF4?
PCB בעל ליבת אלומיניום מצטיין בפיזור חום בשל מוליכות תרמית גבוהה יותר מאשר PCB RF-4. בעוד ש-PCB RF-4 זול יותר מ-PCB אלומיניום בעל ליבת מתכת.
5. האם מעגלי המודפסים מאלומיניום שלכם עמידים בפני מתחים גבוהים?
כן, ניתן להתאים אישית את מעגלי המודפסים מאלומיניום שלנו עם שכבות דיאלקטריות מחוזקות להתמודדות עם מתחים גבוהים.
6. כמה שכבות יכולות להיות בלמינציה של לוח מעגלים מאלומיניום?
מבחינת שכבות, עד 4 או 6 שכבות הן הגבול העליון הכללי של לוח PCB מאלומיניום בעל ליבת מתכת, כולל מצע אלומיניום, שכבת מוליכת נחושת ו-2 שכבות דיאלקטריות.
7. מהו העובי הכללי של שכבת האלומיניום?
עובי האלומיניום נע בדרך כלל בין 2 מ”מ ל-8 מ”מ.
8. מהי המוליכות התרמית של לוח PCB מאלומיניום בעל ליבת מתכת?
ללוחות מעגלים מודפסים סטנדרטיים מאלומיניום יש עוצמה של 1-3 W/m²K, וגרסאות בעלות ביצועים גבוהים יכולות להגיע ל-5-8 W/m²K.
9. כמה סוגים של מעגלים מודפסים (PCBs) על בסיס אלומיניום אתם תומכים?
אנו תומכים בהתאמה אישית של כל סוגי מעגלים מודפסים (PCBs) מבוססי אלומיניום: מעגלים מודפסים מאלומיניום חד-שכבתיים ומעגלים מודפסים מאלומיניום דו-שכבתיים עם צד הרכבה חד-רכיבי. מעגל מודפס מאלומיניום בעל 4 שכבות. צרו קשר עם המומחה שלנו בנוגע לדרישות הספציפיות שלכם כדי לקבל את הפתרונות הטובים ביותר עבורכם.
10. מהי המוליכות התרמית של ליבות אלומיניום? האם תוכלו לספק אישורי UL?
מוליכות תרמית של ליבת אלומיניום היא 2.0–5.0 W/mK, ושל ליבת נחושת היא 350–400 W/mK. אנו מספקים את האישורים הבאים: UL, ISO9001, ISO13485 ו-IPC610.
