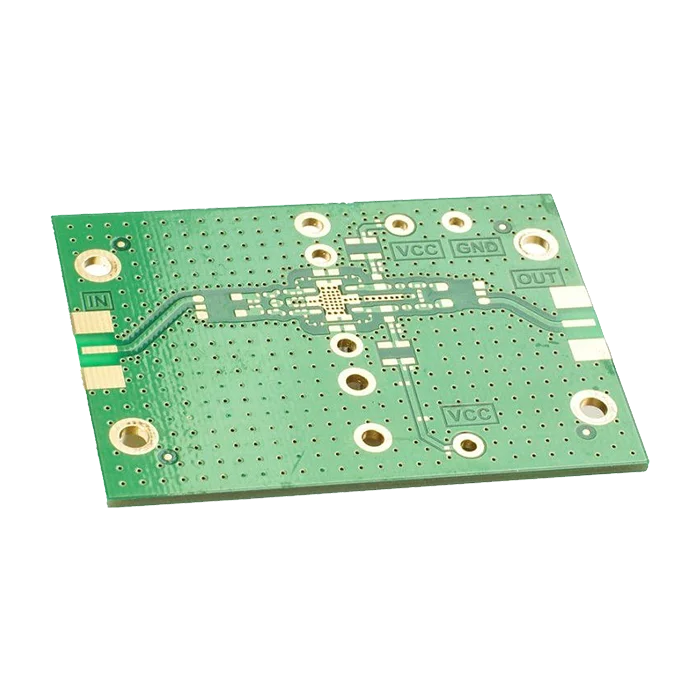

לוח PCB עם חורים במהירות גבוהה
$104.30
מעגלים מודפסים Rogers עם חורים במהירות גבוהה מיוצרים בדרך כלל מחומרים כגון RO 4000, RO 4350B, RO 4003C ו-RO 3000. חומרים אלה ידועים באובדן דיאלקטרי נמוך ובקבוע דיאלקטרי יציב. בטכנולוגיית ה-press-fit, הרכיבים מחוברים למעגל המודפס ללא הלחמה. פיני הרכיבים מוחדר לתוך חורים והחיכוך שומר אותם במקומם.
דמי משלוח ותאריך משלוח ייקבעו במשא ומתן. שלחו בקשה לקבלת פרטים נוספים.
פרטי התשלום שלך מעובדים בצורה מאובטחת. אנו לא שומרים את פרטי כרטיס האשראי שלך ואין לנו גישה לפרטי כרטיס האשראי שלך.
תבע החזר כספי אם ההזמנה שלך חסרה או הגיעה עם בעיות במוצר, צוות התמיכה שלנו יטפל בהחזר הכספי שלך תוך 24 שעות.
| מספר שכבות | 6 |
| חומר בסיס | RO 4003C |
| עובי הלוח (מ”מ) | 1.6 |
| גודל לוח מקסימלי (מ”מ) | 570*670 |
| סובלנות גודל PCB | ±0.3 מ”מ |
| גודל חור מינימלי | 0.3 מ”מ |
| רוחב קו מינימלי | 5 מיל |
| משקל נחושת | 1 אונקיה |
| גימור פני השטח | ENIG |
| תעודות | UL, RoHS, ISO ו-REACH |
לוח PCB עם חורים במהירות גבוהה
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
שאלות ותשובות
1.כיצד לקבל הצעת מחיר לפרויקט PCB שלי?
ניתן לקבל הצעת מחיר על ידי שליחת פרטי הפרויקט באמצעות טופס הצעת המחיר המקוון שלנו, או על ידי יצירת קשר עם צוות המכירות שלנו באמצעות דוא”ל או טלפון.
2.כיצד אתם שולחים את ה-PCB?
אנו מציעים פתרונות משלוח שונים, כולל משלוח אווירי, שירותי אקספרס בינלאומיים ומשלוח ימי, בהתאם ללוח הזמנים של הפרויקט שלכם.
3.מדוע לבחור בחומרים של Rogers עבור מעגלים מודפסים במהירות גבוהה?
למינציה של Rogers מציעה ביצועים חשמליים מעולים, בקרת עכבה מדויקת ויציבות תרמית מצוינת, החיוניים לשמירה על שלמות האות בתדרים גבוהים.
4.מה מטרת החורים בלוח המעגלים המודפסים של Rogers?
חורים, המכונים גם ויאס, נועדו ליצור חיבור חשמלי בין שכבות שונות בלוחות מעגלים מודפסים רב-שכביים.
5.מהם היתרונות של טכנולוגיית ה-Press-Fit?
טכנולוגיית ה-Press-fit מציעה מספר יתרונות, כולל:
▪שיפור הביצועים החשמליים
▪פישוט תהליך ההרכבה על ידי ביטול הצורך במריחת משחת הלחמה
▪תאימות לעיצוב HDI
▪שיפור האמינות של מעגלים מודפסים של Rogers בתנאים קשים
