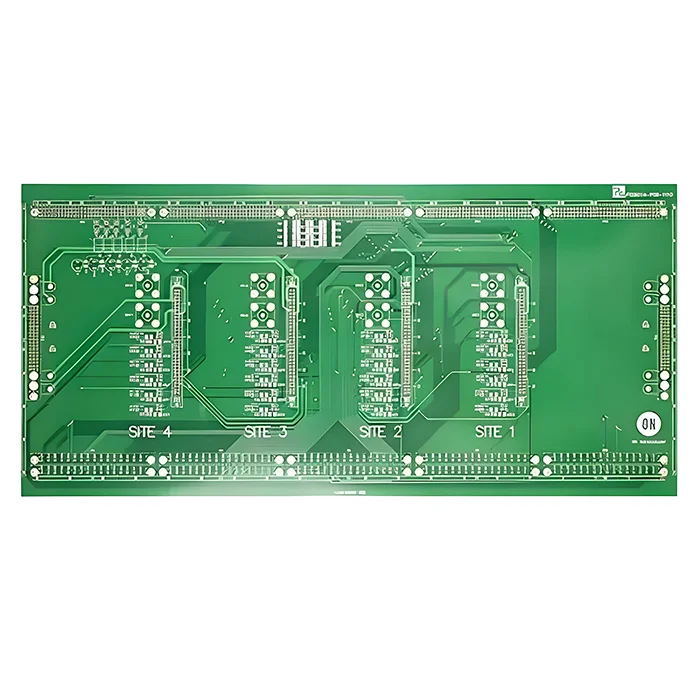

לוח מעגלים מודפס FR4 Tg150
$25.90
למעגל מודפס FR4 Tg150 בינוני יש יציבות תרמית יוצאת דופן, ביצועים חשמליים וחוזק מכני במחיר סביר. הוא משמש בדרך כלל עבור מוצרי אלקטרוניקה צרכנית כמו טלוויזיות, מערכות תאורת LED, יישומי רכב ועוד.
דמי משלוח ותאריך משלוח ייקבעו במשא ומתן. שלחו בקשה לקבלת פרטים נוספים.
פרטי התשלום שלך מעובדים בצורה מאובטחת. אנו לא שומרים את פרטי כרטיס האשראי שלך ואין לנו גישה לפרטי כרטיס האשראי שלך.
תבע החזר כספי אם ההזמנה שלך חסרה או הגיעה עם בעיות במוצר, צוות התמיכה שלנו יטפל בהחזר הכספי שלך תוך 24 שעות.
| מספר שכבות | 2 |
| חומר בסיס | רוג’רס |
| עובי הלוח (מ”מ) | 0.6 |
| גודל לוח מקסימלי (מ”מ) | 570*1200 |
| סובלנות גודל PCB | ±0.2 מ”מ |
| גודל חור מינימלי | 0.15 מ”מ |
| רוחב קו מינימלי | 4 מיל |
| משקל נחושת | 1 אונקיות |
| גימור פני השטח | HASL-LF |
| תעודות | UL, RoHS, ISO ו-REACH |
לוח מעגלים מודפס FR4 Tg150
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
שאלות ותשובות
1. מהם תנאי התשלום שלך?
T/T, פייפאל, ווסטרן יוניון, L/C, ESROW.
2. האם ניתן להתאים אישית PCB Tg 150 בעל ספירת שכבות גבוהה?
כן, אנו תומכים במעגל מודפס Tg150 עם עד 8-12 שכבות. עם זאת, אנו ממליצים לבחור עד 12 שכבות עבור עיצובים בעלי צפיפות גבוהה; מעבר לכך, Tg170+ מתאים יותר מכיוון שהם פחות נוטים להפגין סיכון לעיוות תחת לחץ תרמי עם יציבות ממדית טובה יותר.
3. למה לבחור ב-Tg150 על פני Tg170?
ככל ש-Tg גבוה יותר, כך המחיר גבוה יותר. Tg150 זול ב-10-20% מ-Tg170. יתרה מכך, אם אין לכם דרישות תרמיות קיצוניות, PCB FR4 בעל עוצמה בינונית של Tg מתאים לרוב היישומים הצרכניים או התעשייתיים. לכן, בחרו את המתאים ביותר לפרויקט שלכם, ותוכלו לפנות למומחים שלנו לקבלת ייעוץ מקצועי.
4. מהם גימורי המשטח הנפוצים עבור מעגלים מודפסים מסוג Tg150?
HASL-LF הוא חסכוני וקל להלחמה; EING שטוח הוא הטוב ביותר להלחמה דקה; בדיל טבילה או כסף מאזנים את העלות ואת חיי המדף.
5. האם המעגל המודפס Tg150 מתאים לתכנוני תדר גבוה או RF?
לוח המעגלים המודפס Tg150 יכול לעבוד רק עבור יישומי RF עד ~5 GHz, ואינו מתאים לתדרים גבוהים יותר כמו mmWave ו-RF. Tg150 עובד מצוין עבור אלקטרוניקה בעלת אמינות גבוהה ואותות דיגיטליים במהירות בינונית.
6. האם Tg150 זקוק לקידוח/טיפול מיוחד בוויה?
לא. מעגלים מודפסים מסוג Tg50 אינם זקוקים למקדחה מיוחדת, אך הם זקוקים לשליטה הדוקה יותר בטמפרטורה במהלך הקידוח למקרה של סיכון למריחה.
7. מהי ספירת השכבות המקסימלית של מעגל מודפס FR4 Tg150?
אנו ממליצים לבחור 6-12 שכבות עבור PCB FR4 Tg150. מעבר ל-12 שכבות, אי-ההתאמה המצטברת של CTE ועומס הלמינציה יכולים להשפיע על האמינות והביצועים. עבור לוחות מרובי שכבות קיצוניים, אנו משתמשים לעתים קרובות ב-Tg170 או 180 כדי למנוע דה-למינציה תחת מחזורי חום.
8. האם Tg150 דורש מחזורי למינציה ארוכים יותר מאשר Tg130?
כן, Tg150 דורש בדרך כלל זמן לחיצה ארוך יותר ב-5-15% מאשר Tg130. טמפרטורת Tg גבוהה יותר פירושה שלשרף האפוקסי יש מבנה צולב הדוק יותר והוא זקוק לחשיפה לחום ארוכה יותר כדי למנוע חללים ופירוק.
