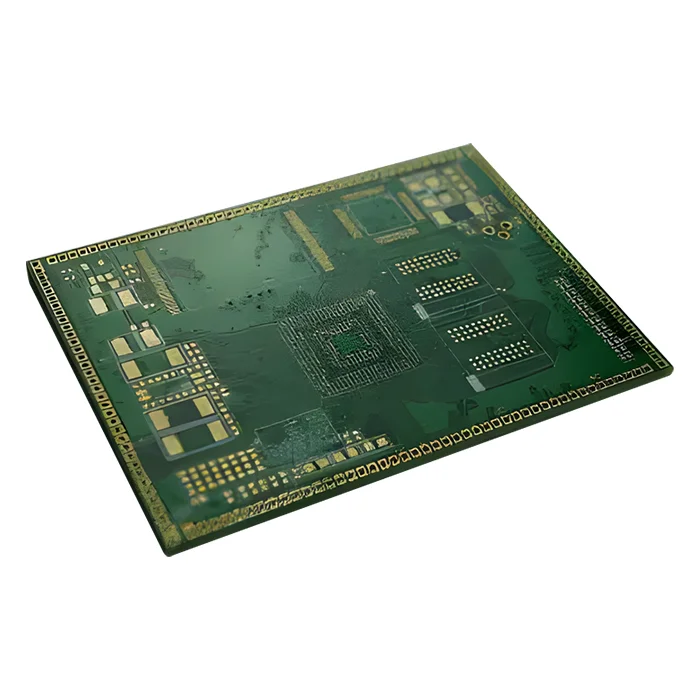

לוח מעגלים מודפס FR4 Tg135
$17.90
PCB FR4 Tg135 הוא PCB FR4 ברמה סטנדרטית עם טמפרטורת מעבר זכוכית (Tg) של 135 מעלות צלזיוס. הוא חסכוני ובעל בידוד תרמי חזק וקלות עיבוד, מה שהופך אותו לרלוונטי עבור רוב יישומי האלקטרוניקה הצרכנית והבקרה התעשייתית בטמפרטורות בינוניות ונמוכות.
דמי משלוח ותאריך משלוח ייקבעו במשא ומתן. שלחו בקשה לקבלת פרטים נוספים.
פרטי התשלום שלך מעובדים בצורה מאובטחת. אנו לא שומרים את פרטי כרטיס האשראי שלך ואין לנו גישה לפרטי כרטיס האשראי שלך.
תבע החזר כספי אם ההזמנה שלך חסרה או הגיעה עם בעיות במוצר, צוות התמיכה שלנו יטפל בהחזר הכספי שלך תוך 24 שעות.
| מספר שכבות | 4 |
| חומר בסיס | FR4 |
| עובי הלוח (מ”מ) | 1.6 |
| גודל לוח מקסימלי (מ”מ) | 570*850 |
| סובלנות גודל PCB | ±0.2 מ”מ |
| גודל חור מינימלי | 0.15 מ”מ |
| רוחב קו מינימלי | 4 מיל |
| משקל נחושת | 2 אונקיות |
| גימור פני השטח | ENIG |
| תעודות | UL, RoHS, ISO ו-REACH |
לוח מעגלים מודפס FR4 Tg135
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
שאלות ותשובות
1. מהו זמן האספקה שלך?
1-2 ימים. יש לנו מחסן משלנו ומלאי בכמויות גדולות.
2. אילו אישורי איכות יש לך?
יש לנו הסמכת UL, ISO, RoHS, IPC וכו’.
3. מה המשמעות של ‘Tg135’?
Tg (טמפרטורת מעבר זכוכית) מתייחסת לטמפרטורה המקסימלית שבה מצע FR4 יכול להישאר קשיח, אך לא להתחיל לעבור ממצב קשיח למצב גומי. כאן, Tg הוא 135 מעלות צלזיוס, כלומר מצע המעגל המודפס יתרכך ב-135 מעלות צלזיוס, לכן עלינו לבחור את Tg של FR4 בהתבסס על יישומים בטון.
4. מהם ההבדלים בין FR4 Tg135 לבין FR4 סטנדרטי?
FR4 Tg135 נמצא בטווח טמפרטורות Tg של FR4 סטנדרטי (בדרך כלל Tg130-140°C). Tg135 מציע יציבות תרמית מעט טובה יותר אך עדיין מתקשה בטמפרטורות גבוהות כמו ביישומים ברכב. FR4 סטנדרטי הוא הבחירה הבסיסית ביותר, ו-FR4 Tg135 הוא בחירה בטווח הביניים.
5. האם ניתן להשתמש במעגל מודפס FR4 Tg135 להלחמה ללא עופרת?
כן, אבל לא מומלץ. למרות שמעגל מודפס Tg135 יכול להיות מקובל בתיאוריה, טמפרטורת הפירוק שלו (Td) נופלת לעיתים קרובות מתחת ל-300 מעלות צלזיוס, קרוב באופן מסוכן לטמפרטורת השיא של הלחמה ללא עופרת (260-280 מעלות צלזיוס). קרבה זו עלולה לגרום לסיכון של התדרדרות תרמית, עיוות והתפרקות.
6. האם עליי לבחור ב-HASL או ב-ENIG לטיפול פני השטח?
זה תלוי בצרכים בפועל שלך. HASL עולה פחות ומתאים יותר להלחמה כללית, ול-ENIG יש משטח שטוח יותר, מה שהופך אותו מתאים יותר לרכיבים בעלי פסיעה עדינה או מעגלי RF.
7. האם ניתן להתאים אישית PCB FR4 Tg 135 בעל 12 שכבות?
כן, אנו תומכים בצרכים המותאמים אישית שלכם, אך לא מומלץ. למינציות של Tg135 עם מעל 10 שכבות עלולות להתפרק תחת מחזורי טמפרטורה גבוהים חוזרים ונשנים. אם אתם רוצים PCB FR4 Tg מעל 12 שכבות, תוכלו לבחור את Tg170+ שלנו כחומר בסיס.
