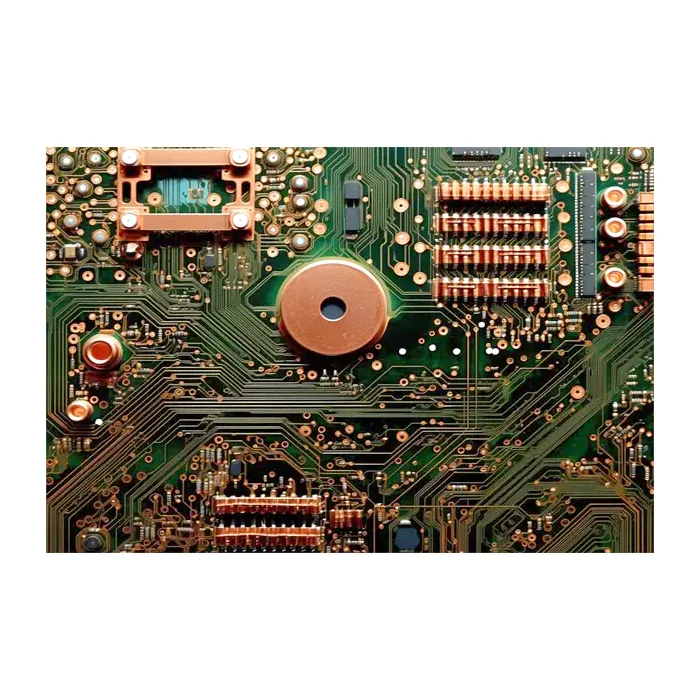

PCB מותאם אישית בתדר גבוה
$129.90
לוח PCB בתדר גבוה, או HF, מתוכנן במיוחד עבור אותות בתדר גבוה הפועלים בדרך כלל בתדרים מ-500 מגה-הרץ עד 100 גיגה-הרץ ומעבד אותות חשמליים עם מינימום הפסדים והפרעות. הם נמצאים בשימוש נרחב בתעשיות מודרניות, כגון מערכות מכ”ם, תקשורת לוויינית, רשתות 5G ועוד. ייצור לוח PCB בתדר גבוה מחייב שימוש בחומרים ותהליכים מיוחדים, מה שהופך אותו ליקר יותר מלוח PCB סטנדרטי. MOKOPCB תומך בלוח PCB בתדר גבוה בהתאמה אישית באיכות גבוהה ובמחיר סביר.
דמי משלוח ותאריך משלוח ייקבעו במשא ומתן. שלחו בקשה לקבלת פרטים נוספים.
פרטי התשלום שלך מעובדים בצורה מאובטחת. אנו לא שומרים את פרטי כרטיס האשראי שלך ואין לנו גישה לפרטי כרטיס האשראי שלך.
תבע החזר כספי אם ההזמנה שלך חסרה או הגיעה עם בעיות במוצר, צוות התמיכה שלנו יטפל בהחזר הכספי שלך תוך 24 שעות.
| מספר שכבות | 8 |
| חומר בסיס | רוג’רס |
| עובי הלוח (מ”מ) | 2.0 |
| גודל לוח מקסימלי (מ”מ) | 570*670 |
| סובלנות גודל PCB | ±0.2 מ”מ |
| גודל חור מינימלי | 0.15 מ”מ |
| רוחב קו מינימלי | 4 מיל |
| משקל נחושת | 1 אונקיות |
| גימור פני השטח | ENIG |
| תעודות | UL, RoHS, ISO ו-REACH |
PCB מותאם אישית בתדר גבוה
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
שאלות ותשובות
1. מהו גודל הלוח המקסימלי עבור PCB בעל 8 שכבות?
גודל הלוח המרבי הוא 570*670 מ”מ עבור מעגלים מודפסים בעלי 8 שכבות.
2. מהו זמן האספקה שלך?
1-2 ימים. יש לנו מחסן משלנו ומלאי בכמויות גדולות.
3. מהם תנאי התשלום שלך?
T/T, פייפאל, ווסטרן יוניון, L/C, ESROW.
4. כיצד הטמפרטורה משפיעה על ביצועי לוח מודפס בתדר גבוה?
כאשר הטמפרטורה עולה, ה-Dk וה-Df של חומר ה-PCB ישתנו כדי לשנות את מהירות העברת האות ולגרום לאובדן אות. חוסר התאמה בהתפשטות תרמית בין המצע הדיאלקטרי לבין המסלולים עלול לגרום למאמץ מכני, מה שמוביל לדה-למינציה פוטנציאלית.
5. מהן התכונות של PCB בתדר גבוה?
לוח מעגל מודפס בתדר גבוה מאופיין בקבוע דיאלקטרי נמוך (Dk) ובגורם פיזור נמוך (Df), אשר מפחיתים את אובדן האות ושומרים על שלמות האות. יש לו גם ניהול תרמי יציב כדי לעמוד בחום הפעלה ועכבה מבוקרת כדי להפחית הפסדי אפקט העור.
6. מהם האתגרים בייצור מעגלים מודפסים רב-שכבתיים בתדר גבוה?
לוח מעגל מודפס HF רב-שכבתי כמו לוח מעגל מודפס HF בן 8 שכבות זה זקוק ליישור מדויק, קידוח ושתילה מדויקים, עכבה מבוקרת ובחירת חומרים מיוחדת.
7. מהי ההנחיה לתכנון PCB בתדר גבוה?
בעת תכנון תדר גבוה, המומחה שלנו יסייע במטב את פריסת המעגל המודפס שלכם כדי לספק את הביצועים הטובים ביותר. רוחב העקבות לבקרת עכבה, אורך וכיוון העקבות להעברת אות, משטח הארקה מתאים למניעת מעבר בין-קולות, תכנוני ניהול תרמי ובחירת חומרים, יש לשקול את כל הפרמטרים הללו בקפידה.
8. עם אילו אותות מטפל המעגל בתדר גבוה?
מעגלים בתדר גבוה מטפלים באותות RF ומיקרוגל, אותות דיגיטליים במהירות גבוהה ואותות תקשורת אלחוטית.
9. באילו יישומים משמשים מעגלים מודפסים בתדר גבוה?
מעגלים מודפסים בתדר גבוה נמצאים בשימוש נרחב ביישומים אלה: רשתות סלולריות, מערכות תקשורת, מערכות מכ”ם, כלי רכב, מכשירים רפואיים, כלים מדעיים, תעשיות, מוצרי אלקטרוניקה צרכנית ותחבורה.
