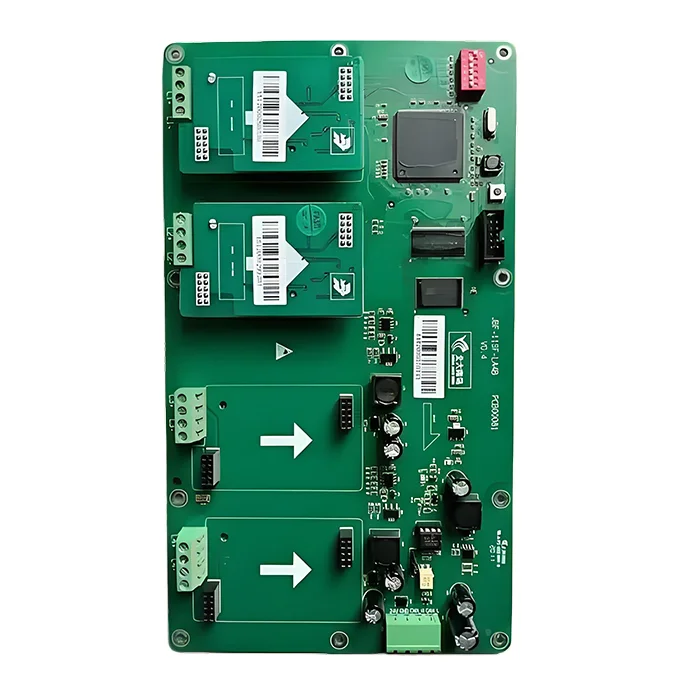

PCB רב שכבתי מסין
$59.90
יצרני מעגלים מודפסים רב-שכבתיים מסין כמו MOKO מספקים איכות גבוהה וחסכוניות. למעגל מודפס רב-שכבתי, בדרך כלל 4 עד 50+, יש עיצובי מעגלים מורכבים עם צפיפות רכיבים גבוהה יותר, המציעים שלמות אות טובה יותר וחלוקת הספק משופרת.
דמי משלוח ותאריך משלוח ייקבעו במשא ומתן. שלחו בקשה לקבלת פרטים נוספים.
פרטי התשלום שלך מעובדים בצורה מאובטחת. אנו לא שומרים את פרטי כרטיס האשראי שלך ואין לנו גישה לפרטי כרטיס האשראי שלך.
תבע החזר כספי אם ההזמנה שלך חסרה או הגיעה עם בעיות במוצר, צוות התמיכה שלנו יטפל בהחזר הכספי שלך תוך 24 שעות.
| מספר שכבות | 8 |
| חומר בסיס | FR4 |
| עובי הלוח (מ”מ) | 2.0 |
| גודל לוח מקסימלי (מ”מ) | 570*670 |
| סובלנות גודל PCB | ±0.2 מ”מ |
| גודל חור מינימלי | 0.15 מ”מ |
| רוחב קו מינימלי | 4 מיל |
| משקל נחושת | 2 אונקיות |
| גימור פני השטח | ENIG |
| תעודות | UL, RoHS, ISO ו-REACH |
PCB רב שכבתי מסין
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
שאלות ותשובות
1. מהו זמן האספקה שלך?
1-2 ימים. יש לנו מחסן משלנו ומלאי בכמויות גדולות.
2. מדוע רוחב העקבה משתנה במספר מעגלים מודפסים?
רוחב העקבות משתנה בהתאם לגורמים שונים, כגון זרימת זרם, שלמות האות, EMI ובקרת תרמית. רוחב עקיבות רחב יותר נועד להתמודד עם זרם גבוה, וניתן להשתמש ברוחב עקיבות עבה לניתוב אותות או לתכנון בצפיפות גבוהה. המעצבים שלנו יתאימו את רוחב העקבות בהתאם לדרישות הספציפיות שלכם כדי להשיג את הביצועים הטובים ביותר.
3. אילו בדיקות חובה לעבור עבור מעגלים מודפסים בעלי 8 שכבות?
הבדיקות החובה כוללות בדרך כלל בדיקות חשמליות לאימות רציפות המעגל, כמו בדיקת גשש מעופף או בדיקת “bed-of-nails”; בדיקת עכבה לשלמות האות; בדיקת מאמץ תרמי להערכת עמידות המעגל המודפס בטמפרטורה גבוהה; וניתוח מיקרו-חתכים לבדיקת יישור השכבות הפנימיות. בדיקות נוספות כוללות בדיקה אופטית אוטומטית (AOI), HALT (בדיקת חיים מואצת במיוחד), בדיקות זיהום יוני ועוד.
4. FR4 או Rogers, איזה מהם כדאי לי לבחור?
בחרו ב-FR4 אם התקציב מוגבל או שהוא משמש למעגלים מודפסים למטרות רגילות עם ביצועים חשמליים בינוניים. Rogers יקר יותר, אך הוא חיוני עבור יישומי RF/מיקרוגל בתדר גבוה מכיוון שיש לו הפסד דיאלקטרי נמוך ו-Dk יציב, כגון מכ”מים, מערכות תקשורת, 5G ועוד. עם זאת,
5. מדוע כדאי לי לבחור במעגלים מודפסים רב-שכבתיים על פני לוחות חד-צדדיים או דו-צדדיים?
עם ניתוב מורכב יותר ומישורי הספק והארקה פנימיים, מעגלים מודפסים רב-שכבתיים מפחיתים רעש ומשפרים את ניהול התרמי. הם גם חוסכים מקום ומשקל עם צפיפות מעגלים גבוהה יותר, שלמות אות טובה יותר ו-EMI מופחת, מה שהופך אותם לאידיאליים עבור התקנים בעלי ביצועים גבוהים כמו ציוד רפואי, תעופה וחלל ומכשירים אלקטרוניים צרכניים. תכונות אלו אינן מתקיימות בלוחות חד-צדדיים או דו-צדדיים.
6. כיצד משפיעה ערימת שכבות על שלמות האות?
ערימת שכבות משפיעה ישירות על שלמות האות מכיוון שהיא משפיעה על בקרת עכבה, דיבור-על וחלוקת הספק. אם הערימה אינה מתוכננת היטב, היא עלולה לגרום לחוסר התאמה בעכבה, להגביר את הדיבור-על ולהוביל להפרעות בנתיבי החזרה עבור אותות במהירות גבוהה.
7. כיצד מבטיחים יישור שכבות אמין במעגלים מודפסים רב-שכבתיים?
יישור שכבות אמין במעגל מודפס רב-שכבתי הוא בסיסי לחיבורי ויה תקינים ועקביות עכבה. סימני נאמנות ומערכות יישור אופטי מבטיחים רישום מדויק לפני הלמינציה, והטמפרטורה והלחץ הנשלטים מונעים תזוזות במהלך ההדבקה. בדיקות ובדיקה לאחר הייצור נחוצות גם כן, כגון קידוח רנטגן ובדיקה אופטית אוטומטית.
8. מה ההבדל בין ליבה לפרפרג במעגלים מודפסים רב-שכבתיים?
הליבה עשויה מלוחות למינציה קשים ומיושמים מראש, המספקים תמיכה מבנית וקובעים עוביים דיאלקטריים. לוחות קדם-פרגים הם יריעות חצי-מיושמות של פיברגלס ושרף. לוחות קדם-פרגים מחברים ליבות יחד במהלך הלמינציה וממלאים פערים תחת חום ולחץ. ליבות שומרות על יציבות מכנית, ולוחות קדם-פרגים גמישים כדי לערום שכבות ולהתאים את העובי. שניהם חיוניים ללוח רב-שכבתי אמין.
9. מהו החור הקטן ביותר שניתן לקדוח?
גודל חור העובר הקטן ביותר ש-MOKOPCB יכול לקדוח הוא 0.15 מ”מ בקצה הגבול. אנו תומכים גם בחורים סטנדרטיים של 0.3 מ”מ עד 2.5 מ”מ בהתאם לצרכים הספציפיים.
