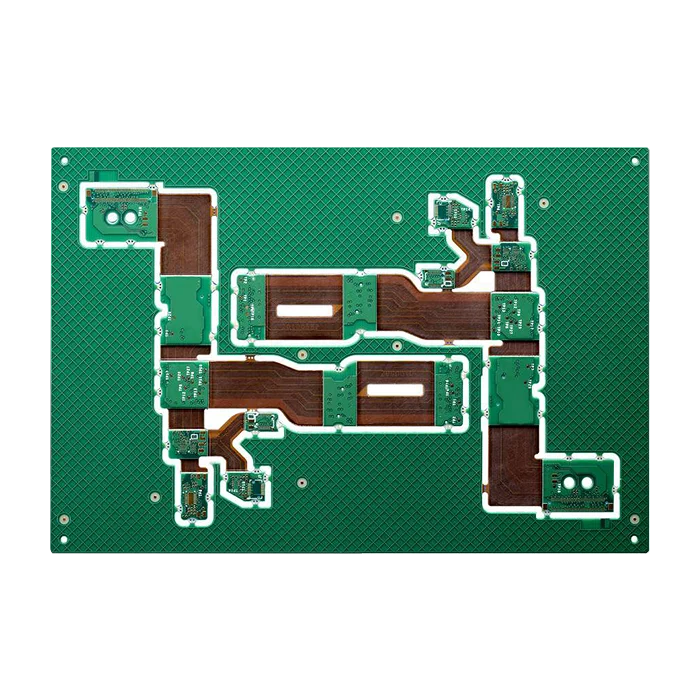

מעגל מודפס קשיח וגמיש בעל 6 שכבות
$39.60
מעגלים מודפסים קשיחים-גמישים בעלי 6 שכבות משלבים מעגלים קשיחים וגמישים כדי להשיג ביצועים גבוהים ועיצובים חוסכי מקום. הם עשויים מחומרים פוליאימיד ו-FR4 ותומכים במגוון גימורים משטחיים (ENIG, HASL, OSP וכו’). מעגלים מודפסים קשיחים-גמישים בעלי 6 שכבות אלה מתאפיינים באיכות אותות טובה יותר, בקרת עכבה וניהול תרמי משופר כדי להבטיח פעולה יציבה בסביבות קשות.
דמי משלוח ותאריך משלוח ייקבעו במשא ומתן. שלחו בקשה לקבלת פרטים נוספים.
פרטי התשלום שלך מעובדים בצורה מאובטחת. אנו לא שומרים את פרטי כרטיס האשראי שלך ואין לנו גישה לפרטי כרטיס האשראי שלך.
תבע החזר כספי אם ההזמנה שלך חסרה או הגיעה עם בעיות במוצר, צוות התמיכה שלנו יטפל בהחזר הכספי שלך תוך 24 שעות.
| מספר שכבות | 6 |
| חומר בסיס | FR-4 ופוליאימיד |
| עובי הלוח (מ”מ) | 1.6 |
| גודל לוח מקסימלי (מ”מ) | 570*670 |
| סובלנות גודל PCB | ±0.3 מ”מ |
| גודל חור מינימלי | 0.1 מ”מ |
| רוחב קו מינימלי | 4 מיל |
| משקל נחושת | 1 אונקיה |
| גימור פני השטח | ENIG |
| תעודות | UL, RoHS, ISO ו-REACH |
מעגל מודפס קשיח וגמיש בעל 6 שכבות
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
שאלות ותשובות
1.האם אתם מציעים תמיכה ב-DFM בשלב התכנון?
כן, MOKOPCB יכולה לסייע בבדיקות DFM בתהליך התכנון כדי להבטיח את אמינות התכנון ולהפחית את זמן הייצור הכולל ואת העלויות.
2.האם MOKOPCB מספקת תמיכה בבחירת רכיבים?
בהחלט. אנו מציעים תיעוד טכני מפורט עבור כל מוצר, כולל מפרטים והנחיות הרכבה.
3.מדוע רוב המעגלים המודפסים הקשיחים-גמישים משתמשים ב-FR-4 עבור החלק הקשיח?
FR-4 מציע יתרונות רבים, כולל עלות נמוכה, עמידות תרמית גבוהה, בידוד מעולה וחוזק מכני. הוא אידיאלי לעיצובים רב-שכביים עמידים ואמינים בתעשיות רבות.
4.מהו המבנה הנפוץ של PCB קשיח-גמיש בעל 6 שכבות?
זהו מבנה נפוץ: 2L קשיח + 2L גמיש + 2L קשיח. בדרך כלל, השכבות הגמישות נמצאות במרכז, והן קלות לייצור ובעלות נמוכה.
5.מהם היתרונות של לוחות קשיחים-גמישים בעלי 6 שכבות?
מעגלים מודפסים קשיחים-גמישים בעלי 6 שכבות מציעים אמינות חיבור משופרת, מספר חלקים מופחת ותמיכה בעיצובים בצפיפות גבוהה. הם אידיאליים ליישומים קומפקטיים, קלים ובעלי ביצועים גבוהים.
