בין אם מדובר בלוח פשוט או מורכב, תכנון PCB טוב מבטיח שהמעגל יתפקד כמתוכנן וניתן לייצר אותו בכמויות גדולות. בבלוג זה, ריכזנו 10 ההנחיות המובילות לעיצוב מעגלים מודפסים החלות על רוב מעגלי המעגל הסטנדרטיים. כללים אלה מכסים היבטים מרכזיים, כולל יכולת ייצור, סידור ערימה, מיקום רכיבים, ניהול תרמי וכו’. אנו עוזרים למעצבים ליצור מעגלים מודפסים בעלי ביצועים גבוהים ואמינות גבוהה בשנת 2025.
כלל 1: הבטחת יכולת ייצור בתכנון PCB
כשמדובר בההנחיות המובילות לעיצוב מעגלים מודפסים, יכולת הייצור היא השיקול הקריטי הראשון. למרות שתכנון מושלם, הוא לא יכול להיחשב תוצאה מוצלחת באמת אם קשה לייצר אותו. על המתכננים לקחת בחשבון גורמים כמו יכולות ציוד הייצור, זמינות החומרים וקלות ההרכבה.

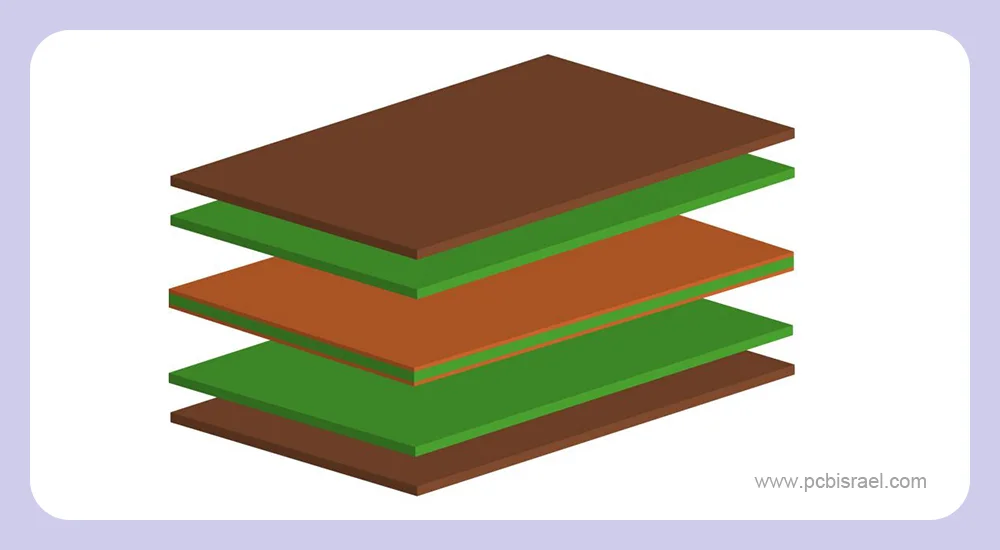

כלל 2: ערימת PCB של תוכנית אסטרטגית
כלל חשוב אחד בההנחיות המובילות לעיצוב מעגלים מודפסים הוא תכנון אסטרטגי של ערימת ה-PCB. לכל שכבה יש את התפקיד הספציפי שלה. סידור השכבות הללו משפיע לא רק על האסתטיקה אלא גם על הביצועים. תכנון נכון של ערימת PCB יכול למזער את… EMI ( הפרעות אלקטרומגנטיות ) ולשמור על שלמות האות.
המפתח להשגת שלמות האות הוא שמירה על צורתו ותזמונו. ניתן להשיג זאת באמצעות תכנון קפדני של מעגלים מסוג stacking כדי למזער אובדן אות ו-crosstalk. בנוסף, הפרעות אלקטרומגנטיות עלולות לגרום נזק למעגלים. עם זאת, מעגל stacking מתוכנן היטב יכול לסייע בבקרת EMI על ידי מתן מיגון ונתיבי החזרת זרם.
כלל 3: הפרדת בלוקים אנלוגיים ודיגיטליים
לעיתים, ייתכן שיהיה צורך לרוץ אותות אנלוגיים ודיגיטליים על אותו מעגל מודפס. אם אותות אלה מעורבבים, הם חולקים את אותו נתיב החזרת זרם. רעש מהמעגלים הדיגיטליים עלול להפריע למעגלים האנלוגיים, ולגרום לעיוות האות ולפגיעה בביצועים. על ידי חלוקה נכונה של מודולים אנלוגיים ודיגיטליים בפריסה, ניתן להבטיח יציבות ואמינות של המעגל. להלן מספר שיטות שימושיות:
מקמו רכיבים רגישים ( מתח ייחוס ומגברים ) על המישור האנלוגי. באופן דומה , מקמו רכיבים רועשים ( בלוקי תזמון ובקרת לוגיקה ) על המישור הדיגיטלי.
ניתן למקם במישור האנלוגי ADC (ממיר אנלוגי-לדיגיטלי) אחד בעל אותות מעורבים או DAC (ממיר דיגיטלי-לאנלוגי) בעל זרם דיגיטלי נמוך. עבור מספר ADC/DAC בעלי זרם גבוה, מומלץ להפריד בין ספקי הכוח הדיגיטליים והאנלוגיים.
מיקרו -בקרים ומיקרו -מעבדים קרוב למודולים קשורים וכן במרכז המעגל המודפס כדי להקל על פיזור חום וניתוב.

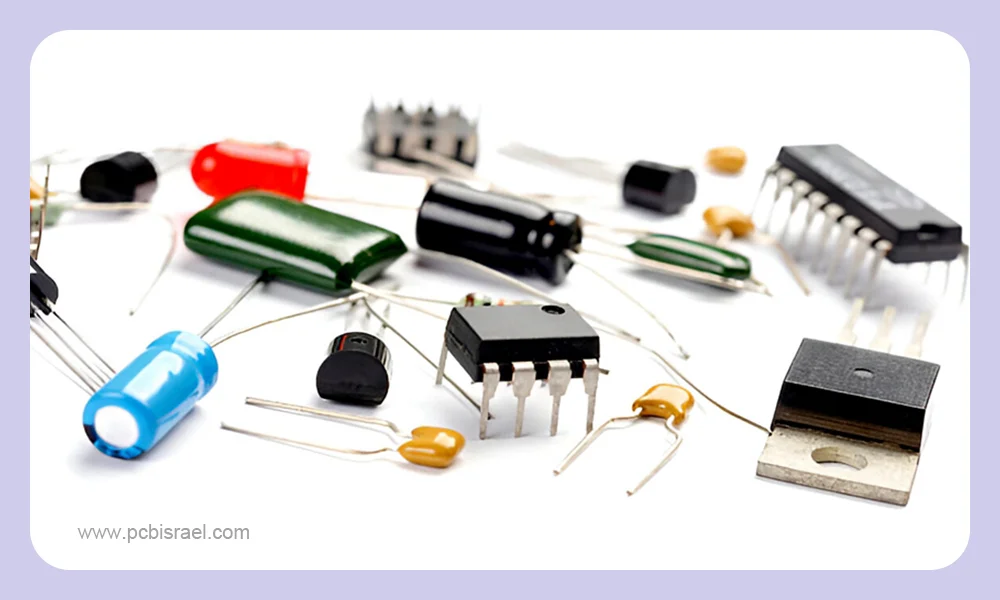

כלל 4: תכננו את מיקום הרכיבים בחוכמה
מיקום הרכיבים משפיע ישירות על ביצועי המעגל, יכולת הייצור והנגישות שלו. בתהליך זה, ייתכן שתיתקל באתגרים שונים ותצטרך לקחת בחשבון ההנחיות המובילות לעיצוב מעגלים מודפסים רבות. להלן מספר כללים חשובים:
יש לשים תחילה את הרכיבים הקריטיים וההכרחיים, ולאחר מכן את החלקים האחרים, כדי להימנע ממגבלות מכניות או ממגבלות גודל.
עבור מעגלים אנלוגיים ומעגלי חשמל במהירות גבוהה, מומלץ למקם את הרכיבים קרוב זה לזה כדי לשמור על עקבות קצרים וישירים.
עבור מעגלים משולבים ומעבדים גדולים, מומלץ למקם אותם במרכז כדי לפשט את ניתוב המעקב.
מקמו את כל רכיבי ה-SMD באותו צד כדי לפשט את ההרכבה ולהפחית עלויות.
כדי להבטיח יכולת ייצור, יש להימנע מהצבת רכיבים קרוב מדי זה לזה כדי למנוע הרכבה אוטומטית.
נגישות היא גם קריטית. הרכיבים צריכים להיות נגישים בקלות לצורך בדיקה, עיבוד מחדש וכו’.
כלל 5: תכנון לניהול תרמי יעיל
תכנון יעיל של ניהול חום יכול להבטיח את אמינות הרכיבים ולהאריך את תוחלת החיים שלהם. להלן מספר ההנחיות המובילות לעיצוב מעגלים מודפסים לפיזור חום:
ויא תרמי : הם מציעים נתיב תרמי יעיל מרכיבים לחומר ה-PCB שמסביב.
גופי חום : הם מותקנים על רכיבים בעלי הספק גבוה כדי להוריד את טמפרטורת הפעולה שלהם ולמנוע התחממות יתר.
יציקות נחושת : יעילות פיזור החום באופן שווה יותר על ידי שימוש ביציקות נחושת גדולות על שכבת החשמל ושכבת ההארקה.
חומרים בעלי מוליכות תרמית גבוהה : כדי לסייע בפיזור חום, ניתן להשתמש גם בחומרי PCB בעלי מוליכות תרמית מצוינת, כולל מצעים קרמיים או אלומיניום.
כלל 6: אופטימיזציה של ניתוב עקבות כדי לשמור על שלמות האות
ניתוב עקבות מושכל חיוני לביצועי PCB אמינים ואיכות אות גבוהה . להלן ההנחיות המובילות לעיצוב מעגלים מודפסים מרכזיות שכדאי לזכור:
עקבות : שמרו על עקבות קצרות וישירות ככל האפשר כדי למזער את התקשרות ולשמור על מרווח נכון.
רוחב עקבות: שמור על רוחב ניתוב עקבי באותה רשת כדי לשמור על עכבה אחידה ולמזער את ההשתקפויות.
זוויות חיתוך: מומלץ מאוד להשתמש בכיפופים חלקים של 135 מעלות, לא בזוויות ישרות או חדות במסלולים, מכיוון שהן עלולות להקרין רעש ולפגוע בביצועים.
נתיבי חזרה: יש לוודא נתיבי חזרה ברורים וקצרים עבור אותות במישורי ייחוס כדי לשמור על שלמות האות.
ניתוב אורתוגונלי: על מנת למזער ערבוב, ניתוב עקבות על שכבות סמוכות בכיוונים אורתוגונליים.
כלל 7: סדרו נכון את מישורי ההספק וההארקה
נתיבי חשמל והארקה מסודרים בדרך כלל על השכבות הפנימיות, תוך שמירה על סימטריות וממורכזות. עבור מעגלים מודפסים עם לפחות 4 שכבות, השתמשו במישור הארקה שלם במקום במסלול הארקה נפרד. עבור רכיבים הדורשים חיבור חשמל ישיר, ניתן להשתמש במסלול חשמל משותף אם מישור חשמל ייעודי אינו זמין. עם זאת, הימנעו משרשור ספקי כוח. בנוסף, חשוב לוודא שהמסלולים רחבים מספיק. מסלולים צרים עלולים להתחמם או אפילו להישרף כאשר זורם זרם גבוה.

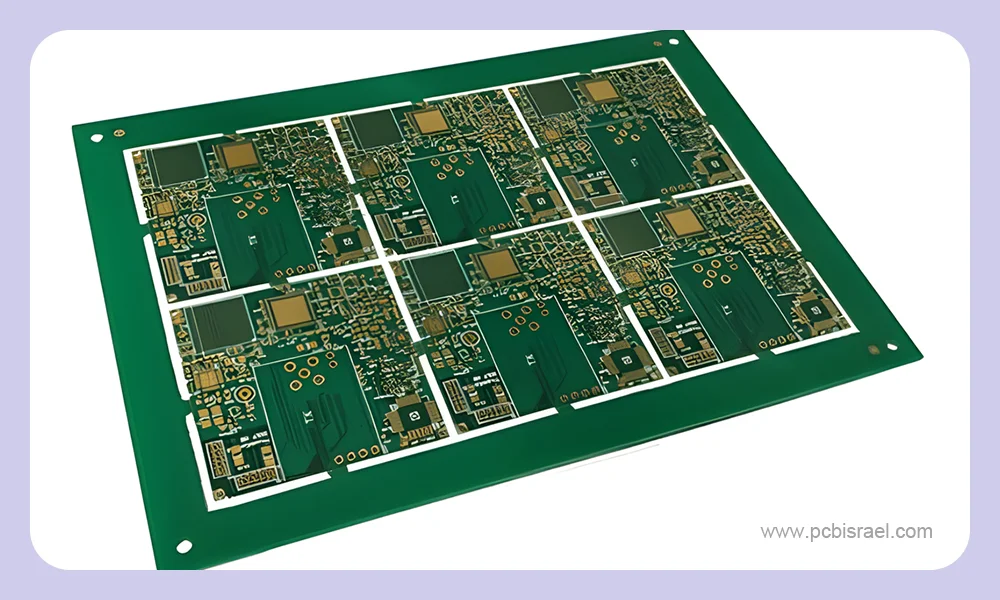

כלל 8: אופטימיזציה של פריסת לוחות PCB לייצור
בתכנון מעגלים מודפסים, אופטימיזציה נכונה של פריסת פאנל המעגלים המודפסים יכולה לסייע בהפחתת עלויות ייצור ובשיפור יעילות הייצור. צרו קשר עם יצרן המעגלים המודפסים כדי לקבל את מידות הפאנל המומלצות, ולאחר מכן התאימו את התכנון בהתאם . עליכם להחיל פריסה. שמתאימים לגדלי הפאנלים המועדפים על היצרן, תוך חזרה על העיצוב במידת האפשר .
כלל 9: מינוף הדפסת משי ליעילות
הדפסת משי משמשת לסימון מידע מגוון על גבי מעגלים, וממלאת תפקיד חיוני בהרכבה ותחזוקה. עיצוב הדפס משי ברור ומעוצב היטב יכול לציין את מיקום הרכיבים, קוטביות, כיוון, מחווני נקודות בדיקה, מידע על היצרן, גרסת הלוח וכו’. זה עוזר למרכיבים לאתר במהירות רכיבים, להשלים ביעילות את ההתקנה וההלחמה. כמו כן, הדפסת משי יכולה להקל על ניפוי שגיאות ותיקונים לאחר מכן. חשוב לציין כי הדפס המשי צריך להימנע מכיסוי פדי הלחמה ולהישאר ברור וקל לקריאה.
כלל 10: בצע בדיקות באופן קבוע
לפני המעבר לייצור, מומלץ לאמת את התכנון באופן קבוע וחוזר על עצמו. כל שגיאה עלולה להשפיע על הייצור וההרכבה המאוחרים יותר. אנו ממליצים לבצע תמיד DRC ו-ERC בתהליך התכנון כדי לוודא שהתכנון שלכם נכון. הרצת DRC אורכת זמן קצר בלבד, מה שיכול לחסוך משמעותית זמן באיתור שגיאות ושינויים מאוחרים יותר. יתר על כן, בדיקה מתמשכת היא הרגל טוב שכדאי לשמור עליו.
מסקנה
על ידי לימוד 10 ההנחיות המובילות לעיצוב מעגלים מודפסים אלו, מעצבים ומהנדסים יכולים לייעל את תהליך התכנון, ולרכוש מעגלים מודפסים אמינים ובעלי ביצועים גבוהים. בפועל, כללים אלו יכולים להבטיח ייצור חלק וביצועים יציבים. עם זאת, עבור מעגלים מודפסים מיוחדים ומורכבים מסוימים, עלינו גם לפעול לפי ההנחיות המובילות לעיצוב מעגלים מודפסים נוספות ומיוחדות כדי לעמוד בדרישות הביצועים והאמינות.
