SMT לעומת THT: מהם ההבדלים וכיצד לבחור

תהליך ההרכבה כרוך בהתקנת הרכיבים הדרושים על גבי המעגל המודפס הריק. ישנן שתי שיטות נפוצות: SMT לעומת THT. לשתיהן מאפיינים שונים, יתרונות וחסרונות. נבחן כיצד SMT ו-THT שונים זה מזה בבלוג זה ונחקור את ההיבטים החשובים שיש לקחת בחשבון בעת קבלת החלטה. לאחר קריאת הבלוג, ייתכן שתמצאו אפשרות מתאימה לפרויקט הבא שלכם.

SMT לעומת THT: סקירה קצרה

טכנולוגיית SMT, או טכנולוגיית הרכבה משטחית, מתקינה את רכיבי ה-SMD ישירות על פני השטח של לוח המעגלים. טכנולוגיית הרכבה משטחית היא טכנולוגיה יעילה ואוטומטית שיכולה להשיג מוצר סופי קומפקטי וקל יותר. היא שונה מאוד מטכנולוגיית הרכבה מסורתית, THT.

THT מתייחס לטכנולוגיית חורים עובריים, הקוראת להלחמת חוטי הרכיבים בצד הנגדי לאחר שהם מוכנסים לחורי הקידוח של לוח המעגלים המודפס. זוהי שיטת הרכבה הנשענת במידה רבה על עבודה ידנית. ההבדל בין שתי שיטות ההרכבה ישפיע על היבטים רבים כגון תכנון לוח המעגלים המודפס, החומרים המשמשים, תהליכי ייצור ועלויות עבודה.

5 ההבדלים העיקריים בין הרכבת SMT ו-THT

הכרת ההבדלים בין SMT ל-THT חיונית לכל מי שעובד בתחום האלקטרוניקה. להלן, נחשוף את 5 ההבדלים העיקריים ביניהם כדי לעזור לכם להבהיר כל בלבול.

תהליך הרכבה

תהליכי ההרכבה של SMT לעומת THT שונים באופן מהותי בשלבי הייצור המרכזיים, החל ממיקום רכיבים ועד לטכניקות הלחמה. להלן ההבדלים בתהליך המרכזי.

תהליך מרכזי בטכנולוגיית הרכבה משטחית:

מריחת משחת הלחמה – המדפסת מורחת אוטומטית את משחת ההלחמה על המשטח בדיוק דרך שבלונת המעגל המודפס.

מיקום רכיבים – לאחר מכן, מכונות ה-Pick-and-Place יכולות למקם את רכיבי ה-SMD הקטנים במהירות גבוהה במקומות המיועדים שבהם הונח ההלחמה.

הלחמת Reflow – לאחר שכל הרכיבים מונחים על המשטח, הלוח נשלח דרך תנור Reflow כדי להמיס את ההלחמה וליצור חיבורים חזקים.

תהליך מרכזי בטכנולוגיית חורים:

הכנסת רכיבים – יש להכניס רכיבי THT עם חוטים ארוכים לחור שנקדח מראש בלוח. הליך זה יכול להתבצע באופן ידני או אוטומטי.

הלחמת גלים/הלחמה ידנית – המעגל המודפס עובר דרך ההלחמה המותכת דמוית גל, והחוטים והחוטים יכולים ליצור חיבורים חזקים בו זמנית. כמו כן, ניתן להלחים את הרכיבים ידנית אחד אחד.

מאפייני רכיבים

רכיבי SMT לעומת THT נראים שונים מאוד. רכיבי SMT הם בדרך כלל קטנים וקלים, מה שמביא לעיצוב קומפקטי יותר. בשל חיבורי ההלחמה הקטנים שלהם, רכיבי SMD רגישים יותר לעומס תרמי ולרטט. לעומת זאת, רכיבי THT גדולים וכבדים ומתפקדים היטב בסביבות טמפרטורה ורעידות גבוהות. המוליכים עוברים דרך החורים ויוצרים קשרים מכניים חזקים.

ביצועים ואמינות

תהליך הרכבת SMT בעל רמת אוטומציה גבוהה, המספק תוצאות איכותיות ועקביות. משחת ההלחמה המוחלת על ידי המדפסת תיצור חיבור חשמלי ומכני טוב בין הרכיבים והפדים. עם זאת, אמינות הרכיבים תושפע מדיוק מיקום הרכיבים ואיכות מריחת משחת ההלחמה.

הרכבת חורים עובריים היא תהליך בוגר עם פחות בעיות המשפיעות על איכות ההלחמה ויכולה ליצור חיבור מכני חזק. עם זאת, השראות וקיבול טפיליים עשויים לעלות עקב גודל הרכיבים והמוליכים הארוכים יותר. זה יפגע בביצועים בתדרים גבוהים.

הבדל במבנה העלויות

ל-SMT לעומת THT יש מבני עלויות שונים באופן דרסטי עקב תהליך ההרכבה שלהם. SMT צריכה להשקיע בהתחלת המכונות האוטומטיות גבוהות כמו מדפסות, תנורי הזרמה חוזרת ומכונות איסוף והצבה. עם זאת, התהליך האוטומטי שלה חוסך הרבה עלויות עבודה ומשפר את יעילות הייצור, מה שיכול לעזור להחזיר את עלויות ההשקעה מהר יותר. בעזרת טכנולוגיית SMT, ניתן להרכיב רכיבים משני הצדדים של מעגלים מודפסים, מה שיוצר עיצובים קומפקטיים יותר ומפחית את עלויות החומר.

עבור THT, עלות ההרכבה שלו יכולה להיות גבוהה יותר עקב התהליך עתיר העבודה, כגון הכנסה ידנית והלחמה. אין צורך לרכוש ציוד אוטומטי יקר רב להשקעה ראשונית, ורכיבי THT גם זולים יותר מרכיבי SMD. בעוד ש-THT מציע יתרונות עלות אלה, צפיפות הרכיבים הנמוכה יותר ומהירות ההרכבה האיטית יותר הופכות אותו ללא מעשי עבור אלקטרוניקה בנפח גבוה, שם SMT שולט.

התאמת יישומים

טכנולוגיית הרכבה משטחית מצטיינת ביישומים במהירות גבוהה ובצפיפות גבוהה, התקנים קלים וקומפקטיים והתקנים בתדר גבוה. קו הרכבה של SMT הוא אוטומטי ומהיר ביותר, מה שהופך אותו למושלם לייצור בקנה מידה גדול.

בעוד ש-THT נותר הכרחי ביישומים הדורשים עמידות תרמית קיצונית ועמידות מכנית. ביישומים מכניים בעלי עומס גבוה, PCBA צריך לעמוד בעומס פיזי ורעידות עצומים. במיוחד בתחומים כמו מכונות תעשייתיות, תעופה וחלל ומכוניות שבהם מתרחשת רעידות לעתים קרובות, הם מסתמכים על חיבורי הלחמה חזקים של עופרת לחור.

טבלת השוואה פשוטה של SMT לעומת THT

יתרונות וחסרונות של טכנולוגיות הרכבה משטחית וחורים עוברים

כעת, לאחר שבחנו את ההבדלים העיקריים בין SMT לבין THT, בואו נבחן את נקודות החוזק והמגבלות שלהם כדי להבין אותם לעומק.

יתרונות טכנולוגיית הרכבה משטחית

צפיפות רכיבים מוגברת – באותו שטח, ניתן להציב יותר רכיבי SMD בשל גודלם הקטן. ניתן להרכיב אותם משני צידי לוח המעגלים מבלי להרחיב את גודל ה-PCB.

משקל מופחת – רכיבי SMD קלים, עד פי עשרה מרכיבים קונבנציונליים. הפחתת משקל זו חשובה בתעשיית התעופה והחלל התובענית.

אוטומציה ברמה גבוהה – תהליך ה-SMT הוא אוטומטי מאוד. מכונות אוטומטיות מהירות ומדויקות יותר מעבודה ידנית, מה שיכול להאיץ את תהליך ההרכבה ולחסוך זמן.

חסרונות של טכנולוגיית הרכבה משטחית

חיבורי הלחמה שבועיים – בשל גודלם הקטן ביותר של פדי SMD, חיבורי הלחמה רגישים יותר לסדקים תחת לחץ מכני או מחזורים תרמיים. כל פגם בחיבורי ההלחמה עלול להפוך את הרכיב לפחות אמין.

קשה לתיקון או להחלפה – רכיבי SMD קטנים ומבנה לוח המעגלים קומפקטי, מה שמקשה על זיהוי תקלות במעגל המודפס באמצעות בדיקה ויזואלית. בדרך כלל נדרש ציוד בדיקה אוטומטי לבדיקה.

פגמים נסתרים של כדור שלג – מכיוון ש-SMT הוא תהליך ייצור אוטומטי. לאחר שהציוד נכשל, מספר רב של מוצרים פגומים מיוצרים לעתים קרובות לפני שהבעיה מתגלה, מה שמביא לעלייה בבזבוז.

יתרונות טכנולוגיית חור-מעבר

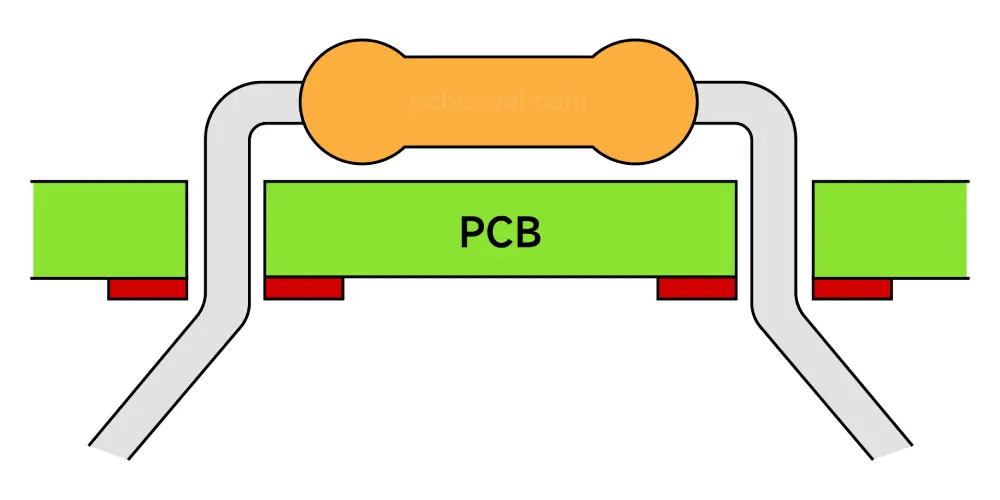

קשרים מכניים חזקים – לרכיבי THT יש חוטים שעוברים דרך הלוח ומחוברים לפדים בצד השני, מה שיוצר חיבור עמיד בפני לחץ מכני.

אידיאלי לבניית אבות טיפוס וניפוי שגיאות – רכיבי THT בדרך כלל גדולים יותר וקלים יותר להלחמה ולפירוק ידנית, מה שהופך אותם למתאימים לבניית אבות טיפוס, ניפוי שגיאות וכו’.

קל לבדיקה – חוטים של רכיבים עם חור מעבר יכולים לשמש גם כצמתי בדיקה וגששי בדיקה יכולים לגשת בקלות למוטים אלה לבדיקה יעילה.

חסרונות של טכנולוגיית חור-מעבר

צפיפות רכיבים נמוכה יותר – עקב הצורך לקדוח חורים בלוח המעגלים והגודל הגדול של הרכיבים, טכנולוגיית THT אינה יכולה להשיג פריסה קומפקטית כמו טכנולוגיית SMT, מה שמגביל את יכולות המזעור שלה.

עלויות ייצור גבוהות יותר – עקב גודל הרכיבים הגדול יותר, נדרש בדרך כלל שטח PCB גדול יותר, מה שמגדיל את עלות החומר. במקביל, הרכבה ידנית ומחזורי ייצור ארוכים יותר גם מגדילים עוד יותר את עלויות הייצור הכוללות.

תהליך ייצור עתיר עבודה – תהליך הרכבת טכנולוגיית THT כולל בדרך כלל הכנסה ידנית של רכיבים, ריתוך ובדיקה, המסתמכים על פעולה ידנית כולה.

SMT לעומת THT: כיצד לבחור את הטכנולוגיה המתאימה לפרויקטים שלך

לאחר שלמדתם את היתרונות והחסרונות של טכנולוגיית הרכבה משטחית וטכנולוגיית חורים עוברים, ייתכן שתשאלו, כיצד עליי להחליט איזו מהן עדיפה? בחלק זה ננתח 5 גורמים קריטיים שיש לקחת בחשבון בעת בחירה בין SMT לבין THT.

מאפייני מוצר סופי

אופי המוצר הסופי משפיע רבות על בחירת SMT ו-THT. אם מדובר במכשיר קומפקטי כמו מחשב, טלפון נייד או מכשיר לביש, SMT היא הבחירה המתבקשת. רכיבי SMD קטנים מאוד, כך שניתן להשיג פריסת PCB בצפיפות גבוהה. עבור סביבות קשות, THT היא בחירה טובה יותר, המציעה עמידות ואמינות גבוהה.

דרישות ביצועים

ביישומים בתדר גבוה, פריסות רכיבים קומפקטיות יכולות לקצר את נתיב האות, מה שעוזר להפחית רעש ובכך לשמור על שלמות האות. בנוסף, רכיבי SMT מציגים השראות וקיבול טפיליים נמוכים יותר ככל שהתדר עולה עקב גודלם הקטן והיעדר מוליכים. הם טובים בשמירה על איכות אות טובה ובהפחתת הפרעות מיותרות במעגלים בתדר גבוה.

ביישומים בעלי הספק גבוה שצריכים לעמוד בזרמים גבוהים ובמתח גבוה, THT הוא בחירה טובה יותר. ביישומים אלה, מהנדסים בוחרים לעתים קרובות רכיבי חור-עובר גדולים יותר עם דירוגי זרם ומתח גבוהים יותר, תוך ויתור על פריסה קומפקטית.

פתרונות ניהול תרמי

הבחירה בין SMT לבין THT תושפע גם מפתרון פיזור החום, במיוחד עבור יישומים בעלי הספק גבוה או זרם גבוה. לרכיבי חור-עובר יש בדרך כלל שטח פנים ומסה תרמית גדולים יותר, מה שאומר שהם יכולים לפעול בצורה אמינה. הגודל הגדול יותר של רכיבי THT גם מקל על חיבורם לגוף קירור חיצוני, מה שמשפר עוד יותר את פיזור החום.

בשל גודלם הקומפקטי, רכיבי SMD מפזרים לעתים קרובות פחות חום מאשר חלקי THT מקבילים. חלק מרכיבי ה-SMD בעלי ההספק הגבוה יותר עדיין מייצרים הרבה חום במהלך הפעולה. מכיוון שרכיבים מורכבים ישירות על פני המעגל המודפס, ניהול תרמי של המעגל המודפס הוא קריטי, ודורש משטח תרמי מתוכנן היטב, ויה וכו’.

יעילות ייצור ונפח ייצור

הבחירה בין טכנולוגיית חור-עובר (THR) לטכנולוגיית הרכבה משטחית משפיעה באופן משמעותי על זמן הייצור. עבור מעגלים חשמליים בעלי צריכת חשמל נמוכה המיוצרים בייצור המוני, SMT יכול לקצר את זמן התפוקה ולהיות בעל אמינות גבוהה יותר. לעומת זאת, ייצור בקנה מידה קטן וייצור אב טיפוס לא יקצר את הזמן, ומצב זה מתאים יותר ל-THT.

שיקולי עלות

לבסוף, גם עלות היא גורם חשוב שיש לקחת בחשבון. בעוד ש-SMT לעיתים קרובות מפחית את עלויות ההרכבה לייצור המוני באמצעות אוטומציה, THT לעיתים קרובות מוכיח את עצמו כחסכוני יותר עבור מנות קטנות. SMT דורש השקעה ראשונית גבוהה שכדאי רק כאשר נפחי הייצור גבוהים. לעומת זאת, THT מבטל את עלויות ההקמה הללו אך מעלה את הוצאות העבודה עקב הצורך בהלחמה ידנית. יש לקחת בחשבון גם את עלויות הרכיבים, ורכיבי SMD מתקדמים עשויים להיות יקרים יותר.

מילות סיכום

שניהם משרתים פונקציות שונות בייצור PCB, וחשוב להבין את ההבדלים העיקריים ביניהם. בעוד ש-SMT שולט באלקטרוניקה המודרנית בשל מהירותו ומזעורו, THT נותר חסר תקדים ביישומים עמידים. בחירת טכנולוגיית ההרכבה תלויה בדרישות הפרויקט ובמגוון גורמים קריטיים. ל-MOKOPCB ניסיון של כמעט 20 שנה בתעשייה, אנו יכולים לספק לכם שירותי PCB ו-PCBA מקצועיים. זקוקים לעזרה? צרו קשר עם צוות המומחים שלנו כדי לקבל ייעוץ טכני ספציפי לפרויקט שלכם.

שאלות נפוצות על SMT לעומת THT

SMD לעומת SMT – מה ההבדל?

השם המלא של SMD הוא התקן להרכבה משטחית. הוא מתייחס לרכיבים (למשל, נגדים, מעגלים משולבים) בעלי זנבות או מוליכים שטוחים קו-מישוריים. הם מיוצרים במיוחד להלחמה על פני המעגל המודפס ללא צורך בקידוח חורים. SMT היא טכנולוגיה שמלחימה ישירות את הרכיבים הללו על לוח המעגל.

איזו טכנולוגיה (SMT לעומת THT) אמינה יותר בסביבות קשות?

באופן כללי, THT מספק אמינות רבה יותר בתנאים מאתגרים. חיבורי החורים העוברים שלו יכולים לעמוד בפני רעידות קיצוניות, תנודות טמפרטורה ומאמץ מכני, וזה טוב יותר מחיבורי הלחמה של SMD.

האם ניתן להשתמש בטכנולוגיות THT ו-SMT על לוח מודפס יחיד?

כן! טכנולוגיה מעורבת משלבת THT ו-SMT, תוך מינוף החוזקות של שניהם. יש להחליף את חורי הקידוח הרגילים בחורים מצופים. יש למרוח משחת הלחמה בחורים, להכניס את פיני הרכיבים למשחת ההלחמה ולחמם את כל לוח המודפס כדי להמיס את משחת ההלחמה וליצור זרימה חוזרת. בדרך זו, ניתן להלחים שני סוגי רכיבים (רכיבי SMD ו-THT) בתהליך אחד.
