מהו ניתוב PCB? ניתוב PCB, עמוד השדרה של תכנון PCB מודרני, הוא תהליך יצירת פריסת עקבות PCB על מנת לבנות חיבורים אלקטרוניים בין רכיבי PCB. עקבות זעירות ומסובכות אלו מתוכננות דיגיטלית באמצעות תוכנת ניתוב PCB המבוססת על טכניקות ניתוב, והן מעוקלות פיזית באמצעות שיטות ייצור שונות, כגון שימוש במכונת ניתוב PCB לחיתוך וכרסום לוחות. בבלוג זה, נוביל אתכם להבין את סודות ניתוב ה-PCB הבסיסיים אודות תוכנות תכנון ושיטות ייצור המסלול, שיעזרו לכם לנתב את ה-PCB שלכם מהתכנון למציאות.
תכנן מעקב אחר PCB בעזרת תוכנת ניתוב PCB
ניתוב המעגלים המודפסים המודרני משלב ניתוב ידני וניתוב אוטומטי כדי לשפר את היעילות והאיכות. ניתוב ידני מסורתי דורש מהמתכננים להגדיר מאפייני עקבות ולמקם כל עקבה על גבי המעגל המודפס באופן ידני. זה מציע שליטה גבוהה על מיקום העקבות, מה שהופך אותו לחיוני עבור עיצובים במהירות גבוהה ומעגלים מותאמים אישית. ניתוב אוטומטי של מעגלים מודפסים יכול ליצור באופן אוטומטי נתיבי עקבות בהתאם לכללי התכנון שקבעתם. זה עשוי להיות בעל ערך רב עבור עיצוב לוחות מורכבים וגדולים, אך הוא יעיל מאוד להתמודדות עם מעגלים חוזרים או בסיסיים. מתכננים רבים משתמשים בגישה היברידית: מתחילים בניתוב אוטומטי עבור עיצוב עקבות בסיסי וניתוב ידני עבור נתיבי אות קריטיים.
תוכנת עיצוב PCB בחינם ובתשלום עם ניתוב אוטומטי
| תוֹכנָה | חינם / בתשלום | תמיכה בניתוב אוטומטי | הטוב ביותר עבור | תכונות עיקריות |
| KiCad | לְשַׁחְרֵר | ✔ | מתחילים וחובבים | קוד פתוח, תמיכה קהילתית חזקה, תומך במעגלים מודפסים רב-שכבתיים, מציג תלת-ממדי |
| EasyEDA | לְשַׁחְרֵר | ✔ | מתחילים ומשתמשי אינטרנט | מבוסס ענן, ללא התקנה, משתלב עם יצרני PCB |
| DesignSpark PCB | לְשַׁחְרֵר | ✔ | משתמשים מתחילים ומשתמשים מזדמנים | קל לשימוש, ספריית רכיבים גדולה, כלי סכמטיים + PCB |
| DipTrace | בתשלום (ניסיון חינם) | ✔ | משתמשים בינוניים | ממשק ידידותי למשתמש, תצוגה מקדימה תלת-ממדית, תמיכה בעיצובים מורכבים |
| Autodesk Eagle | בתשלום (מנוי) | ✔ | מעצבים ויוצרים כלליים | בשימוש נרחב, משתלב עם Fusion 360, תומך בעיצובים גדולים |
| Altium Designer | בתשלום (עלות גבוהה) | ✔ (מתקדם) | אנשי מקצוע ומשתמשים מתקדמים | ניתוב ידני ואוטומטי עוצמתי (ניתוב אוטומטי של Altium), תכונות עיצוב במהירות גבוהה |
| OrCAD PCB Designer | בתשלום | ✔ (מתקדם) | אנשי מקצוע ומשתמשים מתקדמים | ניתוב וסימולציה מתקדמים בסטנדרט התעשייה |
למתחילים או חובבים בתחום ניתוב מעגלים מודפסים, אנו ממליצים להשתמש בתוכנות חינמיות אלו לניתוב מעגלים מודפסים, קלות לתפעול וחוסכות בעלויות, כגון Kidcad, EasyEDA ו-DesignSpark PCB. EasyEDA היא הטובה ביותר לפרויקטים פשוטים ומהירים, בכך שהיא פלטפורמה מבוססת אינטרנט ללא צורך בהתקנה כבדה. KiCad הוא כלי טוב ללמוד תהליכי עבודה מקצועיים בחינם מכיוון ש-KiCad מתקדם עם תכונות כמו מציג תלת-ממדי ותמיכה במעגלים מודפסים רב-שכבתיים.
עבור מעצבים ברמה בינונית שיש להם בסיס בתכנון PCB, אנו ממליצים על Autodesk Eagle ו-DipTrace, שאינן קשות לשליטה ומציעות יכולות תכנון ברמה מקצועית. Autodesk Eagle מספק יכולות ברמה מקצועית ותמיכה חזקה בקהילה עם מוצרי Autodesk אחרים ללא עלות גבוהה מדי כמו Altium. DipTrace הוא תוכנה עוצמתית עם ממשק נקי וידידותי למשתמש, המסייע בשיפור כישורי הניתוב שלכם.
עבור משתמשים מתקדמים ומקצועיים , Altium ו-OrCAD הן הבחירות הטובות ביותר. ככלי ניתוב PCB פופולריים, הם מתאימים למהנדסים מקצועיים לפתרון פרויקטים בקנה מידה גדול או בצפיפות גבוהה, תוך הבטחת ביצועים ויכולת ייצור גם בתכנוני PCB מורכבים.
כיצד לנתב PCB? 6 טכניקות בסיסיות לניתוב PCB
לאחר הנחת הרכיבים על הלוח, אנו מתחילים לנתב את המעגל המודפס (PCB) כדי לבנות חיבורים חשמליים. יש לשים לב למספר טיפים עיצוביים בעת קביעת גודל וניתוב עקבות , והבאה היא 6 טכניקות בסיסיות אך חשובות המסייעות להימנע מבעיות בתהליך הייצור, במיוחד למתחילים וחובבים.

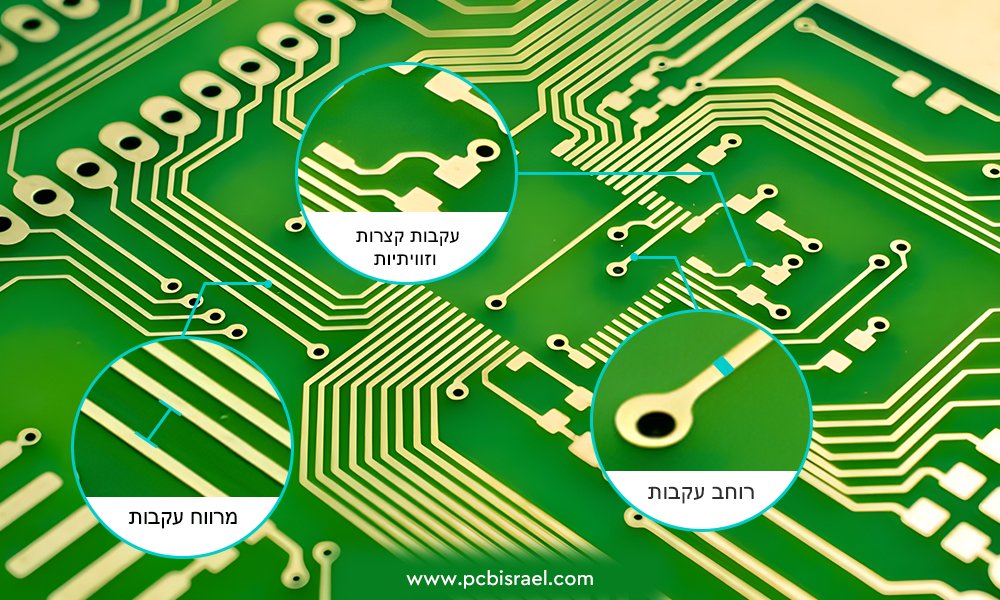

1. רוחב עקבות מתאים
מידו את רוחב העקיבה המעשי בעזרת מחשבון רוחב העקיבה בהתאם לזרם. עקבות דקות עלולות לגרום להתחממות יתר מכיוון שהן אינן יכולות לעמוד בזרם רב מדי שעובר דרכן. עקבות אות נפוצות הן בדרך כלל בגודל של כ-6-10 מיל, וקביעות הספק רחבות יותר בכ-20+ מיל בהתאם לזרם.
2. שמור על מרווח מספיק בין עקבות
מרחק קצר מדי בין המסלולים נוטה לסיכון לקצרים או קשת חשמלית, במיוחד תחת מתח גבוה. באופן כללי, לוחות מתח נמוך שומרים על מרווח של 6-8 מיל, ולוחות מתח גבוה יותר מגדילים את המרווח בהתאם לרמת המתח כדי להבטיח בטיחות.
3. שמרו על עקבות קצרות וישירות
עקבות ארוכות יכולות להגביר את ההתנגדות, להאט את האותות ולקלוט רעש בדיוק כמו אנטנות. בנוסף, כיפוף עקבות יכול גם לגרום להחזרת האות ולהפוך את איכול העקבות לפחות מדויק. הניחו רכיבים זה לצד זה כדי למזער את אורך העקיבה והשתמשו בזוויות של 45° לזוויות במקום בזוויות ישרות של 90°.
4. בחר את שכבת הקרקע
משטח הארקה משפר את יציבות האות ומסייע במניעת רעשים לא רצויים. בלוח בעל 2 שכבות, בחרו צד אחד להארקה; בלוח בעל 4 שכבות, שמרו שכבה פנימית שלמה אחת להארקה.
5. אל תסמכו על הראוטר האוטומטי
נתבים אוטומטיים יכולים לחבר רכיבים באופן אוטומטי על הלוח, אך הם אינם מתחשבים בשלמות האות, EMI ופיזור חום. פשוט השתמשו בניתוב אוטומטי עבור חיבורים בסיסיים ופשוטים ונתבו ידנית אותות חשמל, הארקה ואותות במהירות גבוהה.
6. מקמו את הוויות בחוכמה
ויאים מחברים עקבות בין שכבות ומפזרים חום (ויאים תרמיים), אך הם יכולים גם להגביר את ההתנגדות וההשראות, מה שיכול להשפיע על אותות במהירות גבוהה. יש למקם ויאים רק בעת הצורך ולשמור על אותות בשכבה אחת במידת האפשר.
כיצד לייצר מסלולי PCB פיזית מהתכנון למציאות?
| שִׁיטָה | מכונה / כלים | How It Works | Best For |
| פוטוליוגרפיה + איכול | יחידת חשיפה ל-UV, פלוטר צילום, מכונת איכול כימית | פוטורזיסט + מסכת UV מגדירה עקבות; כימיקלים מסירים נחושת לא רצויה | ייצור המוני |
| כרסום PCB (מכונת נתב CNC) | מכונת נתב PCB עם ביטים מדויקים | CNC מסיר נחושת לא רצויה באופן מכני | אב טיפוס, מנות קטנות |
| הדמיה ישירה בלייזר | מכונת הדמיה לייזר, מערכת איכול | כותב ישירות דפוסי עקבות על פוטורזיסט, ולאחר מכן צורבט | מעגלים מודפסים מתקדמים ובעלי צפיפות גבוהה |
| הדפסה תוספתית (הזרקת דיו / הדפסה תלת-ממדית) | מדפסת PCB הזרקת דיו או מדפסת תלת מימד עם דיו מוליך | דיו מוליך מודפס ישירות על גבי מצע | מעגלים מודפסים גמישים ניסיוניים, מחקר ופיתוח |
כרסום PCB עם מכונת חיתוך PCB
מכונת ניתוב PCB, סוג של CNC, משמשת לניתוב קווי מתאר של לוח, כרסום עקבות, קידוח ויאים וחריטה. נתבי CNC משתמשים בחלקי כרסום עדינים כדי להסיר נחושת וחומרי לוח לא רצויים כדי ליצור עקבות וליצור מאפיינים פנימיים.
שיטת ניתוב זו נוחה יותר לייצור אבות טיפוס וייצור מעגלים מודפסים בקבוצות קטנות. אם תרצו לייצר מעגלים מודפסים בבית, מכונת נתב מעגלים מודפסים היא שיטה טובה.

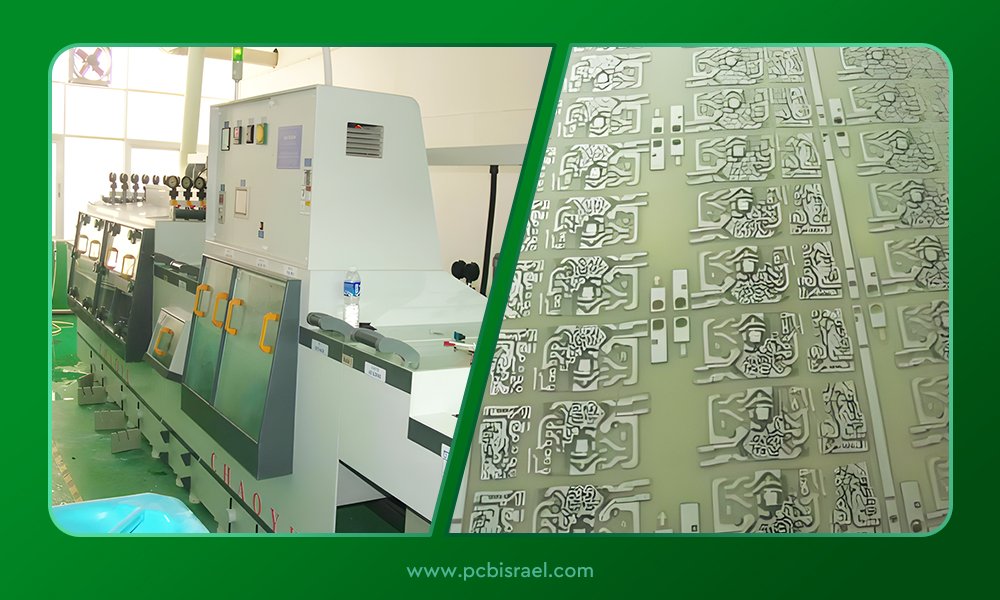

פוטוליתוגרפיה וחריטה של PCB
איכול PCB ממיס נחושת לא רצויה על ידי הכנסת הלוח לתמיסת האיכול. עקבות המעגל, הפדים והחורים הדרושים מוגנים על ידי שכבת ציפוי מגן על הלוח החשוף לאור UV, ותבניות לא מוגנות נשטפות בחומצה. זהו תהליך מדויק מאוד ושימושי ליצירת עקבות צפופות ועדינות, סטנדרטי לייצור PCB בתעשייה לייצור המוני. MOKOPCB מתמחה בייצור PCB באיכות גבוהה עם פוטוליגרפיה ואיטוב של PCB. ציוד המפעל שלנו מבטיח לוחות מורכבים ובעלי צפיפות גבוהה העומדים בתקני איכות מחמירים הן עבור יצירת אב טיפוס והן עבור ייצור המוני.
ניתוב לייזר של PCB
ניתוב לייזר בייצור PCB משתמש בקרן לייזר בעלת אנרגיה גבוהה כדי להסיר ישירות נחושת לא רצויה מהלוח. הוא מצטיין ביצירת פריסות עקבות מורכבות בדיוק גבוה, והניתוב ללא מגע גם מפחית את המאמץ המכני, מה שהופך אותו לאידיאלי לייצור PCB מתקדם ויוקרתי.
הדפסת PCB עם מדפסת תלת מימד
הדפסת עקבות על מעגלים מודפסים (PCB), באמצעות הדפסה תלת-ממדית או מדפסת הזרקת דיו, מורידה דיו מתכתי מוליך ישירות על המצע ליצירת עקבות. זה מהיר ונקי יותר ללא צורך בגילוף או כימיקלים, אם כי המוליכות אינה טובה כמו נחושת, ולכן היא תמיד משמשת עבור עיצובים ניסיוניים או מעגלים מודפסים גמישים.
מַסְקָנָה
ניתוב PCB הוא הגשר בין תכנון דיגיטלי למעגל מודפס פעיל. לתכנון פריסת PCB מושלמת, בחרו את תוכנת התכנון המתאימה לרמה ולצרכים שלכם. מתחילים יכולים לבחור ב-KiCad או ב-EasyEDA, וליישם טכניקות ניתוב מרכזיות כמו רוחב עקבות נכון בעת קביעת גודל וניתוב עקבות כדי להבטיח שהלוח יפעל בצורה אמינה. כדי להפוך את תכנון ה-PCB למציאות, תוכלו לבחור בשיטות ייצור שונות, כגון מכונת נתב PCB לבניית אב טיפוס ו-PCB תוצרת בית או פוטוליתוגרפיה וחריטה בסטנדרטים בתעשייה. שליטה הן בתוכנה והן בטכניקות הייצור של ניתוב PCB היא המפתח לייצור עיצובים אלקטרוניים יעילים ואמינים.
