מעגלים מודפסים ריקים (PCBs), המכונים גם PCBs ריקים, אינם מכילים רכיבים אלקטרוניים שכבר מותקנים עליהם. כאשר הם מגיעים לייצור המוני, יש לעבור בדיקות על מנת להבטיח את אמינותם וביצועיהם. תהליך זה, המכונה בדיקת לוחות מודפסים (bar board testing), מתמקד באימות קישוריות חשמלית ובגילוי פגמים. על ידי ביצוע בדיקות בשלב מוקדם, יצרני PCB יכולים להימנע מתקלות יקרות בהמשך תהליך ההרכבה.
מהי בדיקת לוח חשוף?
במילים פשוטות, בדיקת לוחות חשופים מבוצעת כדי להבטיח שמעגלי ה-PCB החשופים יוצרו כהלכה וחופשיים מכל פגם לפני ההרכבה . במהלך תהליך זה , יצרני PCB בדרך כלל בודקים:
- המשכיות חשמלית – בדוק שכל החיבורים החשמליים שתוכננו על גבי מעגלים מודפסים חשופים (כגון פדים, ויות וטרייסים) מחוברים כראוי.
- בידוד – יש לוודא שאין חיבורים בין מעגלים שונים אשר יש לתכנן כך שיישארו עצמאיים חשמלית.
- דיוק פריסה – ודא שהעקבות, הפדים וה-Vias תואמים לפריסת ה-PCB.
כיצד לבדוק מעגלים מודפסים חשופים?
לפני תחילת תהליך הרכבת המעגל המודפס, חשוב לבדוק לוחות חשופים כדי לוודא שהם נקיים מפגמים. אז איך בודקים מעגלים מודפסים חשופים? קיימות מספר שיטות, כל אחת משתנה בדיוק, עלות ומהירות. להלן 5 שיטות הבדיקה המובילות.

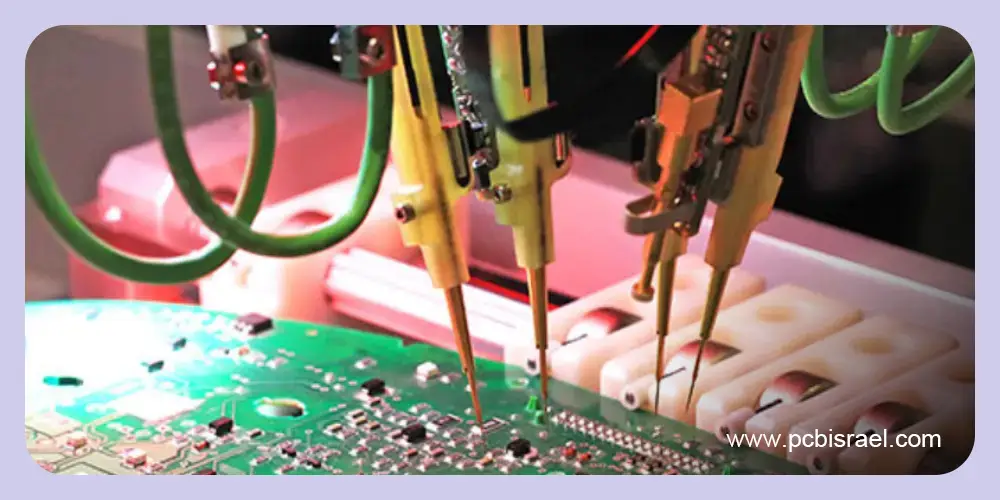

בדיקת גשוש מעופף
זוהי שיטת בדיקה אוטומטית המשתמשת במערכת גלאים במהירות גבוהה. במהלך הבדיקה, גלאים אלה נעים במהירות בהתאם להליך מתוכנת מראש לפדים, ויא, פיני רכיבים ומיקומים אחרים ייעודיים, ויוצרים מגע עם לוח המעגל המודפס כדי להשלים את הבדיקה. שיטה זו יכולה להעריך פרמטרים כגון פתיחה וקצרים, כמו גם התנגדות, קיבול, השראות וקוטביות דיודה.
יתרונות:
יעילות כלכלית במנות קטנות: בדיקת הגשושית המעופפת אינה דורשת מתקן מותאם אישית, מה שמפחית את ההשקעה הראשונית ואת זמן ההקמה. ניתן ליצור ולעדכן תוכנית גשושית מעופפת תוך מספר שעות. לייצור במנות קטנות, זהו הפתרון המושלם.
תוצאות מדויקות ואמינות: שיטה זו יכולה לספק תוצאות בדיקה אמינות ומדויקות, תוך הבטחת זיהוי בעיות פוטנציאליות לפני שהן משפיעות על פונקציונליות המוצר.
גמישות לשינויי עיצוב: אין צורך במתקן ייעודי. בדיקת גשוש מעופף מסתגלת בקלות לעיצובים ופריסות שונים של מעגלים מודפסים.
חסרונות:
איטי יותר לייצור בנפח גבוה: בהשוואה ל-ICT, מהירות הבדיקה של בדיקות גשוש מעופף בייצור המוני איטית יותר.
נגישות מוגבלת לרכיבים: יש לו יכולות מוגבלות לבדיקת רכיבים עם מגעים נסתרים, כגון BGA.
כיסוי פונקציונלי מוגבל: בדיקה זו אינה יכולה לשקף באופן מלא את ביצועי המעגל האמיתיים, מכיוון שהיא בודקת רק נקודות מסוימות. זוהי רק תוספת לבדיקה הפונקציונלית, אך אינה תחליף מלא.

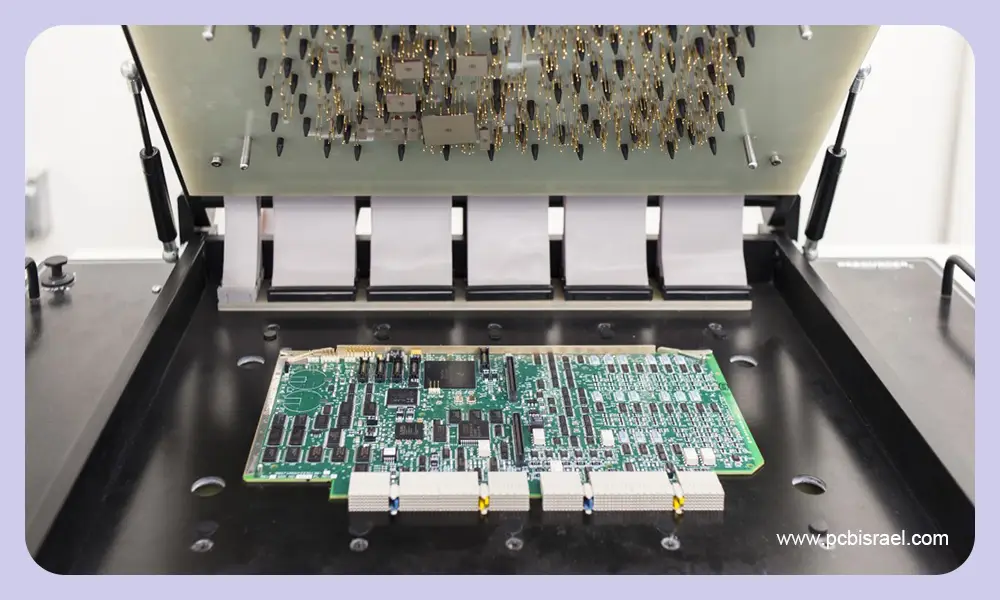

בדיקות במעגל (ICT)
בדיקה בתוך המעגל, המכונה גם בדיקת מתקן או בדיקת מיטת מסמרים, נפוצה בייצור בקנה מידה גדול. שיטת בדיקה זו דורשת מתקן בדיקה מיוחד, המשולב במאות גלאים (probes) אשר נוגעים במדויק בנקודות הבדיקה. במהלך הבדיקה, מופעל לחץ על המתקן כדי לדחוס את הלוחות העליונים והתחתונים, מה שמאפשר לגלאים לגעת בכל נקודות הבדיקה בו זמנית. לפיכך, ניתן להשלים בדיקה מקיפה של כל המעגלים המודפסים החשופים בזמן קצר מאוד.
יתרונות:
דיוק גבוה: בעזרת מתקן מדויק ומותאם אישית, ICT היא שיטה מדויקת מאוד לגילוי תקלות ייצור. שיטת בדיקה זו יכולה לזהות במהירות ובדייקנות פגמים ברכיבים, קצרים, פתחים ותקלות אחרות.
מהירות גבוהה: בודק מצע המסמרים יכול לגעת בכל נקודות הבדיקה בו זמנית. שיטה זו מהירה יותר מבדיקה נקודתית, כגון בדיקת גשש מעופף. היא מתאימה לייצור בקנה מידה גדול.
חסרונות:
עלויות ראשוניות גבוהות יותר: טכנולוגיית המידע והתקשורת (ICT) דורשת בדרך כלל מתקני בדיקה מיוחדים, אשר חייבים להיות מותאמים אישית לכל מעגל מודפס חשוף. מכונות ICT הן גם יקרות. עבור קבוצות קטנות של מוצרים, ההשקעה הראשונית גבוהה מדי.
הקמת תוכנית גוזלת זמן: יצירת תוכניות בדיקה של טכנולוגיית מידע ותקשורת (ICT) דורשת זמן רב, במיוחד כשעובדים עם מעגלים מודפסים חשופים מורכבים. זה יכול גם להאריך את מחזור הייצור הכולל.
בדיקת רנטגן אוטומטית (AXI)
בדיקת קרני רנטגן היא שיטת בדיקה מתקדמת ולא הורסת המזהה פגמים שקשה לזהות בעין בלתי מזוינת. היא פועלת על ידי פליטת קרני רנטגן דרך מעגל מודפס חשוף וניתוח התמונה המתקבלת על גלאי. ניתן להשתמש בשיטה זו לבדיקת פגמים במעברים עיוורים או קבורים, שכבות לא מיושרות, עקבות פנימיים, תקלות חיבור וכו’. שיטת AXI משמשת בדרך כלל לבדיקת חיבורי הלחמה ומיקומי רכיבים במהלך שלב ההרכבה, אך מאומצת יותר ויותר גם לבדיקת מעגלים מודפסים חשופים, במיוחד עבור מעגלים מודפסים מורכבים או בעלי אמינות גבוהה.
יתרונות:
לא הרסני: קרני רנטגן יכולות לחדור חומרים וניתן להשתמש בהן לבדיקת מעגלים מודפסים חשופים מבלי לפגוע בהם.
אוטומטי ועקבי : AXI ממזער טעויות אנוש על ידי שימוש בתוכנה ואלגוריתמים מתוחכמים כדי לספק תוצאות בדיקה אוטומטיות, עקביות ואמינות.
לוחות מורכבים וצפיפות גבוהה: חיוני לבדיקת מעגלים מודפסים (PCBs) HDI ורכיבים עם חיבורי הלחמה נסתרים, כגון BGA. קרני רנטגן יכולות להציץ דרך שכבות ה-PCB, ולחשוף פגמים פנימיים שלא ניתן לראות בבדיקה אופטית.
חסרונות:
נדרשים מפעילים מיומנים: למרות ש-AXI היא בדיקה אוטומטית, עדיין נדרשים אנשי צוות מיומנים כדי להפעיל את הציוד המורכב ולפרש את תמונות הרנטגן המפורטות.
מהירות בדיקה איטית יותר : זמן הבדיקה שלו איטי יותר ואינו מהיר כמו AOI, ולכן הוא אינו מתאים לקווי ייצור במהירות גבוהה.
עלות ראשונית גבוהה: ההשקעה הראשונית, כולל עלויות מכונה ותוכנה, גבוהה משמעותית מזו של שיטות גילוי אחרות.

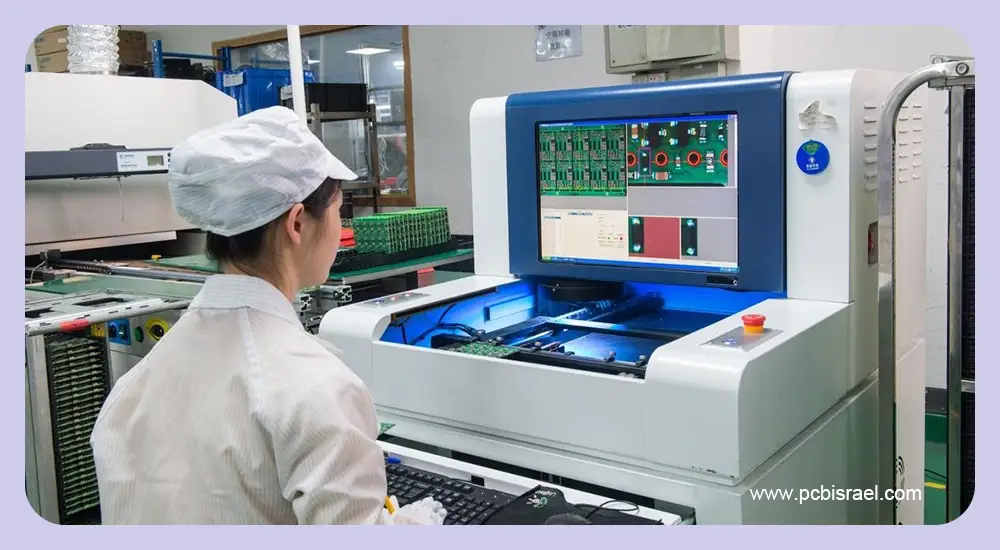

בדיקה אופטית אוטומטית (AOI)
בדיקה אופטית אוטומטית מצלמת את המעגלים המודפסים החשופים באמצעות שתי מצלמות תלת-ממד או מצלמה דו-ממדית אחת, ולאחר מכן משווה את התמונות לסכימה. כל סתירה דורשת בדיקה ידנית. היא יכולה לזהות חורים שנקדחו בצורה שגויה, פגמים במסכת הלחמה, עקבות שבורים ובעיות אחרות.
יתרונות:
מהיר ולא הרסני: ניתן לבדוק במהירות מעגלים מודפסים חשופים ואינו נוגע בהם או משמיד אותם.
יעיל לפגמים במשטח: שיטה זו יכולה לזהות במדויק פגמים במשטח על גבי מעגלים מודפסים חשופים, כגון רכיבים חסרים, שגיאות איכול, פגמי רפידות וכו’.
חסכוני : בהשוואה ל-AXI, ל-AOI יש עלויות ציוד ובדיקה נמוכות יותר. הוא עובד היטב לבקרת איכות בייצור המוני רגיל.
חסרונות:
גילוי פני שטח בלבד: AOI יכול לזהות פגמים פני שטח בלבד ואינו יכול לזהות חיבורי הלחמה נסתרים, ויא קבורים, עקבות פנימיים וכו’.
קריאות שגויות אפשריות: היא מסתמכת על השוואת תמונות, מה שעלול להוביל לשיפוט שגוי של מעגלים מודפסים חשופים תקינים או לפספס פגמים במקרים מסוימים, מה שמחייב סקירה ידנית.
אין בדיקות חשמליות: AOI אינו מפעיל את הלוח, ולכן אינו יכול לזהות בעיות חשמליות כמו קצרים או פתחים. לכן, הוא משולב לעתים קרובות עם שיטות בדיקה אחרות.
בדיקת צריבה
בדיקת צריבה היא בדיקה הרסנית המשמשת לגילוי מוקדם של כשלים פוטנציאליים במעגל מודפס חשוף ולאימות כושר העומס שלהם. היא כרוכה בחשיפת מוצרים אלקטרוניים לחשיפה ממושכת לטמפרטורות גבוהות, עומסים או לחצים אחרים. תהליך זה נמשך בדרך כלל 48 עד 168 שעות, ומאפשר לפגמים פוטנציאליים להתגלות מוקדם בתנאים קיצוניים אלה.
השוואה בין שיטות בדיקה של PCB חשוף
| סוגים | סוג איש קשר | סוג הבדיקה | מהירות בדיקה | עֲלוּת | התאמת אצווה |
| בדיקת גשוש מעופף | מַגָע | בדיקה חשמלית | לְמַתֵן | עלות בינונית, אין צורך במתקן | אצווה קטנה |
| טכנולוגיית מידע ותקשורת | מַגָע | בדיקה חשמלית | מהיר, יעיל לייצור המוני | עלות גבוהה, נדרש מתקן מותאם אישית | כמות בינונית עד גדולה |
| AXI | ללא מגע | בדיקת רנטגן | מהיר עבור לוחות בצפיפות גבוהה | עלות גבוהה, ציוד יקר | כמות בינונית עד גדולה |
| אות מותאמת אישית | ללא מגע | בדיקה אופטית | לְמַתֵן | עלות בינונית, התקנה קלה | כמות בינונית עד גדולה |
| בדיקת צריבה | ללא מגע | מבחן אמינות | מחזורי בדיקה איטיים וארוכים | עלות גבוהה, אנרגיה וזמן גוזל | כמות קטנה עד בינונית |
מדוע בדיקת PCB חשוף חשובה?
בעוד שחברות רבות רואות בבדיקת לוחות מודפסים כדבר גוזל זמן ויקר, לא ניתן להתעלם מחשיבותו. היא מציעה שלושה יתרונות עיקריים שהופכים אותה לשלב חיוני לפני הרכבת לוחות מודפסים.
הפחתת הוצאות ייצור
השקעה קטנה בבדיקת לוח חשוף יכולה לחסוך משמעותית בעלויות תיקון ועיבוד חוזר מאוחרות יותר. בעת ייצור מעגלים מודפסים חשופים, עלולים להתרחש פגמים נפוצים, כגון נחושת מוגזמת או חסרה, קצרים חשמליים וחורים נוספים. לאחר שהלוח מאוכלס ברכיבים, הבדיקה הופכת למאתגרת יותר ויותר. בסופו של דבר, אם לוח נכשל, רכיבים יקרים עלולים להתבזבז, וגם עלויות התיקון עולות.
תפוקת הרכבה משופרת
ייתכן שיהיה קשה להבחין בשגיאות מסוימות בשלבי תכנון המעגל המודפס המוקדמים. על ידי בדיקת המעגלים המודפסים החשופים בשלב האב-טיפוס, קל ואפשרי לזהות ולפתור את הפגמים הפוטנציאליים. זה יכול להבטיח הרכבה חלקה יותר בהמשך, ולהפחית את הסיכונים להפרעות, עיכובים וכשלים בהרכבה.
אמינות מוצר משופרת
בעת ביצוע בדיקות של לוחות מודפסים חשופים לפני ההרכבה, ניתן להבטיח שהלוחות פועלים כמצופה. אם לא מבצעים תהליך זה, שיעור גבוה של כשלים עוקבים במעגל מודפס עלול להשפיע לרעה על המוניטין של החברה. מעגלים מודפסים חשופים אמינים פירושם גם פחות החזרות ותביעות, מה שמוביל לשביעות רצון רבה יותר של הלקוחות ולאמון מוגבר במוצר.
כיצד לבחור את שיטת הבדיקה הטובה ביותר עבור מעגלים מודפסים חשופים
בבחירת שיטות הבדיקה הנכונות, עליכם לקחת בחשבון מספר גורמים. להלן חמישה גורמים קריטיים:
הערכת דרישות המוצר
עבור מעגלים מודפסים פשוטים וחשופים המשמשים באלקטרוניקה צרכנית, שיטות בדיקה פשוטות ובמחיר סביר מספיקות לעיתים קרובות. לצפיפות גבוהה או אמינות גבוהה לוחות, מומלץ להשקיע בשיטות בדיקה מתקדמות יותר. ניתן לבחור שילוב של מספר שיטות בדיקה , אשר יכולות להבטיח תוצאות בדיקה אמינות.
גורם במורכבות פריסת המעגל המודפס
חשוב לקחת בחשבון את מורכבות עיצוב ה-PCB, שעשויה שלא להתאים לשיטות בדיקה מסוימות. אם מדובר בלוח בעל צפיפות גבוהה עם עקבות עדינות ושכבות מרובות, ייתכן שיידרשו טכניקות בדיקה מתקדמות כדי להבטיח תוצאות בדיקה אמינות .
קח בחשבון את כמות הייצור
נפח ייצור ה-PCB משפיע גם הוא על בחירת שיטת הבדיקה. בדיקת גשש מעופף גמישה וחסכונית יותר בייצור בקנה מידה קטן . עבור ייצור בנפח גדול, שיטות אוטומטיות כמו בדיקת מצע המסמרים מציעות מהירות גבוהה יותר ותוצאות בדיקה עקביות.
התחשב במגבלות עלויות
חלק משיטות הבדיקה, כגון “bed-of-nails” ו-AXI, דורשות השקעה ראשונית גבוהה יותר. מתקני “bed-of-nails” וציוד AXI יקרים ועשויים לא להתאים לייצור בקנה מידה קטן.
אימוץ גישה היברידית
במקרים מסוימים, ניתן להשתמש במספר שיטות כדי לאזן בין עלות לאמינות. לדוגמה, ניתן לבדוק אזורים קריטיים של מעגלים מודפסים חשופים באמצעות AXI, בעוד שניתן לבדוק אזורים פחות קריטיים באמצעות AOI.
טייק אווי
בדיקת לוחות חשופים היא שלב קריטי לפני תהליך הרכבת ה-PCB, המבטיח מחזור ייצור חלק. בדיקה נכונה היא קריטית להבטחת אמינות ה-PCB החשופים ולמניעת בעיות יקרות בהמשך. ב-MOKOPCB, אנו מבינים את החשיבות של בקרת איכות ובדיקות, ואנו משתמשים בבדיקות חדישות כדי להבטיח את האיכות הגבוהה ביותר של לוחות חשופים. אם יש לכם שאלות, אל תהססו לפנות אלינו, ונדון בשיטות הבדיקה הטובות ביותר עבור ה-PCB החשופים שלכם.
