כל מה שכדאי לדעת על IPC2221

מהו תקן IPC2221? תקן IPC-2221 משמש כתקן יסוד לתכנון מעגלים מודפסים (PCB) מאז יציאתו לאור לראשונה בשנת 1998. התקן קובע את הדרישות הגנריות לתכנון של מעגלים מודפסים אורגניים, והוא מוכר באופן נרחב בתעשיית האלקטרוניקה ומשמש כמקור מידע חיוני על ידי מתכנני מעגלים מודפסים. במהלך השנים, התקן עבר מספר תיקונים משמעותיים כדי לשפר את העקרונות עם נתוני בדיקה חדשים ולענות על צרכי תכנון מודרניים יותר, ובמקביל הושלם משפחת IPC-2220. הבנת התקן באופן מקיף עוזרת לך לתכנן מעגלים מודפסים אמינים ועמידים לעתיד.

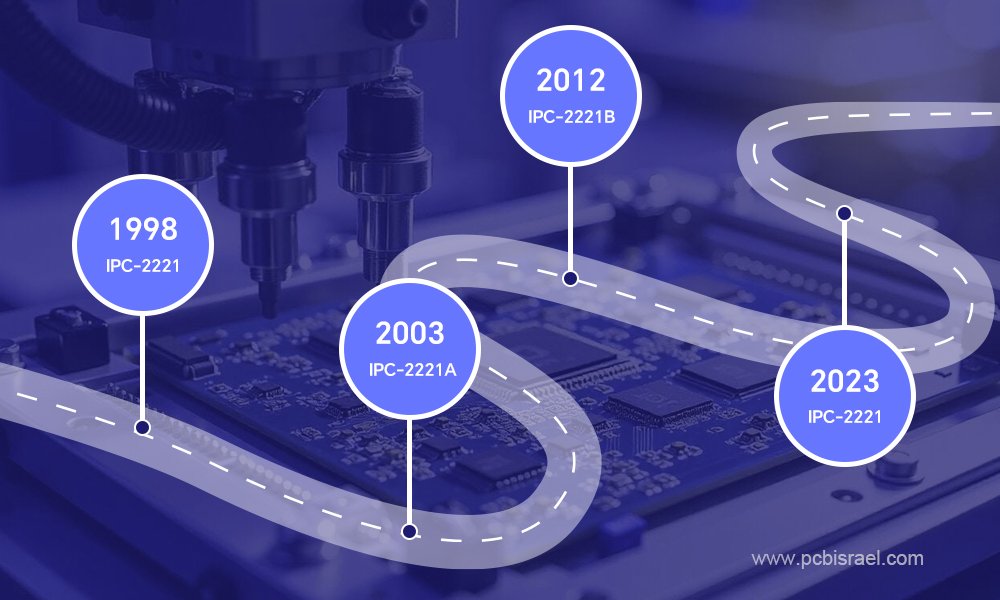

תקן IPC2221 ושלושת הגרסאות שלו

תקן IPC 2221 עודכן 4 פעמים על ידי איגוד תעשיות האלקטרוניקה המחברת (IPC), וכל התפתחות מגיעה יחד עם תיקונים ושיפורים חשובים. תקן IPC 2221 הראשון יצא בשנת 1998. הוא מספק את הכללים הבסיסיים לתכנון PCB, כולל עקרונות פריסה, מרווח בין מוליכים, רוחב עקבות, פדים ווידאות, בחירת חומרים ותכנון מכני. במקביל, הוא גם ביסס את IPC-2220 כמשפחת סדרות המתמחה בתכנון PCB ספציפיים. עם זאת, גרסה זו של IPC 2221 הייתה מוגבלת בטכנולוגיה פשוטה ובנתונים שמרניים, וחסרה את העומק הדרוש לטיפול בנושאים תרמיים, קיבולת נשיאת זרם ובעיות מודרניות אחרות, מה שהוביל לתיקון ולמהפכה של התקן בשנים מאוחרות יותר.

IPC 2221A לעומת IPC 2221B לעומת IPC 2221C

IPC 2221A , הגרסה העיקרית של IPC 2221, שוחררה בשנת 2003. היא הוסיפה את טבלת נשיאת זרם המוליך (נספח ב’), הבהירה תקן חדש ומקיף יותר של IPC 2152, ועודכנה מעט עם חידודים ותיקונים קלים. היא מפרטת בבירור את שיטת החישוב למרווח ולמרחק זחילה ומוסיפה כמה פרמטרים הקשורים לאמינות לבטיחות התכנון. אף על פי כן, היא עדיין מסתמכת על נוסחה אמפירית, שנמצאה שמרנית מדי ויש לה מרחק מהפרקטיקה.

IPC 2221B היא הגרסה המתוקנת השנייה שיצאה בשנת 2012 והפכה לתקן היסודי לתכנון PCB כללי שנמצא בשימוש נרחב לטווח ארוך. היא שילבה הבנה משופרת של עומס סביבתי, הגדרות משופרות לניתוב עכבה מבוקר, והוסיפה את תכנוני הבדיקה החדשים בנספח A. היא גם הציגה את ההנחיות הספציפיות לתחום המתפתח, כמו האינטרנט של הדברים (IoT), וסיפקה ארגון טוב יותר ותאימות משופרת עם סדרת IPC-2220 (קשיח, גמיש, MCM וכו’).

IPC 2221B משלים את IPC 2152 בכל הנוגע לרוחב המוליך, קיבולת נשיאת הזרם וניהול תרמי. ה-IPC 2152, הכולל בדיקות מקיפות, מספק את הדיוק המעשי הנדרש בתכנון PCB מודרני, ומתפקד כהרחבה מעשית של IPC 2221B בתחום התכנון התרמי. IPC 2221 אחראי על תכנון המסגרת הכללית, בעוד ש-IPC-2152 אחראי על ניתוב חישובים תרמיים.

IPC 2221C היא הגרסה האחרונה שפורסמה בדצמבר 2023 וצפויה להתאים ל-IPC 21552 ולסדרת IPC 2220. התקן תיקן אי-בהירויות קודמות, הסיר הנחיות מיושנות ועדכן טבלאות וקריטריונים לתכנון בניהול חומרים ותרמי. חשוב לציין, IPC 2221C עבר מודרניזציה מלאה עם הנחיות תכנון בתדירות גבוהה ובמהירות גבוהה וטכניקות ייצור מתקדמות. IPC 2221C יהפוך לבסיס ההתייחסות העיקרי לתעשיית ה-PCB המודרנית למשך זמן רב, אם כי עדיין יהיה צורך לבצע הפניות צולבות למסמכים מרובים.

  המלצת שימוש

IPC-2221 ו-IPC-2221A נחשבים כיום מיושנים ואינם מומלצים לעיצובים חדשים, אך הם שימושיים להבנת הסטנדרטים המוקדמים של תכנון PCB.

IPC-2221B עדיין נחשב לבסיס בטוח שניתן להשתמש בו עבור עיצובי PCB כלליים ופשוטים, אך הוא מוגבל עבור עיצובים מודרניים במהירות גבוהה ובתדר גבוה. ניתן לשלב את IPC 2152 לדיוק ואמינות בכל הנוגע לתכנון תרמי וזרם.

IPC-2221C היא הבחירה המומלצת עבור צרכי תכנון אלקטרוני מודרניים, במיוחד עיצובים בצפיפות גבוהה, במהירות גבוהה או עיצובים קריטיים לאמינות כמו טלקום 5G ומכשירים רפואיים. הוא תואם את IPC-2152 עם שיטות מודרניות של שילוב נתונים ובדיקות אמינות משופרות, וממליץ על המוצר עבור מוצרים עתידיים הצפויים להחזיק מעמד שנים.

פונקציות מפתח של IPC 2221 בתכנון PCB

IPC 2221 מתפקד כספר חוקים אוניברסלי לתכנון PCB. הוא מספק הנחיות כלליות לגבי חומרים, מוליכים, חורים ומעברים, בקרה תרמית, מבנה מכני, ביצועים חשמליים והיבטים רבים אחרים. בואו נבחן אותם אחד אחד.

IPC-2221 מספק כללים למתכנני IPC לקביעת רוחב , מרווח ועובי מוליך כדי להבטיח קיבולת זרם אמינה ולמנוע התחממות יתר. הוא הציג נוסחאות ותרשימים לחישוב רוחב עקבות המבוסס על עליית טמפרטורה, זרם ועובי נחושת, תוך איזון ביצועים חשמליים ואמינות.

התקן מגדיר הנחיות לבחירת חומרי למינציה ופריפרג. הוא מדגיש את הצרכים המעשיים של התאמת החומר לסביבת השימוש הסופי ומספק הנחיות המבוססות על תכונות כגון התפשטות תרמית, קבוע דיאלקטרי וחוזק מכני כדי להבטיח אמינות.

חורים וצינורות מצופים

IPC 2221 מבהיר את הכללים לגבי גדלי חורים, טבעות טבעתיות, יחסי גובה-רוחב, עובי ציפוי והמלצות לסוגי ויה ושלמותם המבנית בלוחות רב-שכבתיים. זה מבטיח חיבורים חשמליים אמינים בין שכבות ומונע מחזורים תרמיים ומאמץ מכני.

 ניהול תרמי

התקן מנחה כיצד לנהל את פיזור החום על גבי המעגל המודפס (PCB). הוא כולל שימוש באמצעי הקלה תרמיים, מישורי פיזור חום ויציקת נחושת כדי לשמור על יציבות במצב ותפעול. IPC-2221 מנחה גם את תכנון הלוח ואת מיקום הרכיבים כדי להימנע מנקודות חמות, תוך הגנה על מצע הלוח והרכיבים מפני לחץ תרמי.

IPC-2221 מציע כללים למתאר הלוח, תכנון פאנלים, מיקום חורי הרכבה, עמידה בטיפול, הרכבה, רעידות וכוחות מכניים אחרים. המסמך מנחה את החוסן המכני הכולל של המעגל המודפס על מנת לשמור על אמינות.

דרישות ביצועים חשמליים

התקן מציע הנחיות בנוגע לעכבה מבוקרת, קרוסטוק, שלמות אות וריווח דיאלקטרי, המסייעים בשמירה על אמינות חשמלית, הפחתת הפרעות אלקטרומגנטיות ועמידה בדרישות הביצועים של יישומים שונים.

היררכיית סדרת IPC 2220: התוספת החיונית ל-IPC2221

חלק מתכנוני המעגלים המודפסים (PCB) עשויים לדרוש לא רק תקן IPC 2221 אחד, אלא לעיתים גם תקנים חלקיים נוספים בסדרת IPC2220 עבור תכנוני PCB ספציפיים. סדרת IPC 2220 מזהה עקרונות תכנון פיזיים גנריים כלליים עבור לוחות מודפסים, ותקנים ספציפיים בה מספקים הנחיות תכנון חיוניות עבור מעגלים מודפסים קשיחים, גמישים וגמישים-קשיחים. במשפחת תקנים זו, IPC 2221 הוא התקן הגנרי והכולל לתכנון PCB, ותקנים אחרים בסדרה מתמקדים ביישומים ספציפיים אחרים.

IPC-2221 – תקן כללי לתכנון PCB

IPC-2221 הוא מסמך הבסיס לכל עיצובי מעגלים מודפסים. הוא מספק הנחיות כלליות לכל סוג של PCB, כגון רוחב המסלול, מרווח, גודל חורים ופרצות, חומרים ועוד. כל שאר תקני המשנה במשפחת IPC2220 בנויים על בסיס זה.

IPC-2222 לעיצוב לוח מודפס אורגני קשיח

IPC-2222 מתמקד בעיקר בתכנון של מעגלים מודפסים קשיחים העשויים מחומרים אורגניים כמו FR4. הוא מספק הנחיות לגבי רוחב מוליכים, סידור שכבות, יכולת ייצור ומבני ויה. הוא נמצא בשימוש נרחב עבור מוצרי אלקטרוניקה צרכניים, לוחות בקרה תעשייתיים ויישומים אחרים עם לוחות קשיחים.

IPC-2223 לעיצוב לוח מודפס גמיש וקשיח/גמיש

IPC-2223 מספק הנחיות למעגלים מודפסים גמישים וקשיחים. הוא עוסק ברדיוס כיפוף, כיפוף דינמי, בחירת חומרים ותכנון מכני כדי להבטיח אמינות תחת מחזורי מחזור חוזרים של מכירות ומחזורי חום. הוא ממלא תפקיד חשוב ביישומים הדורשים גמישות וקומפקטיות גבוהות, כגון מכשירים רפואיים, אלקטרוניקה לבישה ומערכות תעופה וחלל.

IPC-2225 לעיצוב לוחות מודפסים אורגניים, MCM-L

IPC-2225 מיושם על מודולים מרובי שבבים מבוססי מצעים אורגניים, המשלבים שבבים חשופים מרובים יחד על לוח אחד. הוא מנחה בחיבורים בצפיפות גבוהה, שלמות אות, אמינות וכללי תכנון אחרים עבור מודולים אלה, המשמשים בדרך כלל למחשוב מתקדם ותקשורת.

IPC-2226 לתכנון לוח מודפס בעל צפיפות גבוהה (HDI)

תקן זה משמש במיוחד עבור מעגלים מודפסים מסוג HDI, ומגדיר כללים עבור מבני via-in-pad, בנייה רציפה, שכבות דיאלקטריות דקות וכן הלאה. הוא בסיסי עבור מכשירים ניידים, רשתות במהירות גבוהה ויישומים קומפקטיים ודורשים ביצועים רבים אחרים.

IPC-2228 לעיצוב לוחות מודפסים RF/מיקרוגל

IPC-2228 מותאם למעגלים מודפסים מודרניים של RF ומיקרוגל. הוא אחראי על עכבה מבוקרת, חומרים בעלי הפסדים נמוכים, תכנון קווי תמסורת וגורמים אחרים החשובים לתדרים גבוהים. הוא חיוני במיוחד עבור יישומים כמו תקשורת אלחוטית, מכ”ם, לוויין ויישומים רבים אחרים בתדר גבוה.

הערה: IPC 2224 בוטל על ידי ה-IPC, וטפסי ה-PCB הרלוונטיים הועברו לגרסה המעודכנת של IPC-2221 ו-IPC-2222 מאז 2012, כאשר IPC 2221B שוחרר. IPC-2227 לא פותח ולא שוחרר.

  מַסְקָנָה

ה-IPC2221 הוכיח את חשיבותו בתכנוני PCB כלליים לאורך שנים של מהפכות, החל מכללי בסיס מוקדמים ועד להנחיות המודרניות העדכניות ביותר ב-IPC-2221C, ומספק למתכנני PCB מסגרת אמינה לעקוב אחריה. יתרה מכך, סדרת IPC-2220 המשלימה תומכת גם ב-IPC 2221 בכמה תכנוני PCB ספציפיים, כגון IPC-2222 עבור תכנוני PCB קשיחים. חשוב לכל מי שעוסק בתכנון וייצור PCB להישאר מעודכן בתקנים ובעקרונות העדכניים ביותר בתעשייה כדי לעזור למתכננים להשיג PCB אמינים ואיכותיים. אם יש לכם ספקות לגבי תכנון ה-PCB שלכם או שאתם זקוקים ליצרן אמין, צרו קשר עם MOKOPCB , והמומחה שלנו יוכל לספק לכם פתרונות אופטימליים כדי לעמוד במלואם בדרישות הפרויקט שלכם.
