מציג גרבר הוא כלי המשמש לפתיחה וצפייה בקבצי גרבר. קבצי גרבר הם פורמט סטנדרטי בתעשייה המשמש לתיאור עיצוב PCB —— עקבות נחושת, מסכות הלחמה, הדפסות משי —— לייצור מעגלים מודפסים. קבצי גרבר, המיוצאים מקבצי PCB מקוריים שונים, הם אוניברסליים לשמירה על תקשורת עקבית בין מעצבים, מהנדסים ויצרנים. לאחר טעינת קבצי גרבר, מעצבים יכולים לבדוק ויזואלית הכל לפני הייצור כדי לזהות שגיאות בזמן ולמנוע הפסדים מוקדם. ישנם שני סוגים של מציגי גרבר לבחירתכם: מציגי גרבר מקוונים ותוכנת הורדה של מציג גרבר. אנו ממליצים על 10 כלי הצפייה ב-Gerber הטובים ביותר, הכוללים את שני סוגי הגרסאות הללו.
5 מציגי גרבר החינמיים הטובים ביותר באינטרנט
צופים מקוונים יכולים לפתוח אותו ישירות בדפדפן ולגשת אליו במהירות. זה נוח לבדיקות פשוטות ולתקשורת טובה יותר עם יצרני ה-PCB שלכם. עם זאת, לצופה מקוון של PCB Gerber יש בדרך כלל מגבלות על גודל הקובץ או הפורמט והוא תלוי בחיבור לאינטרנט. פונקציות מתקדמות מסוימות, כמו מדידות או עריכה, לרוב מתפספסות. צופים מקוונים נוחים יותר לאימות מהיר של עיצוב וידידותיים למתחילים.
| צוֹפֶה | תכונות עיקריות | רמה חופשית | יתרונות | חסרונות |
| Altium 365 Viewer | 2D/3D, תומך ב-Gerber/ODB++/IPC-2581, שיתוף פעולה צוותי | חינם; נדרש חשבון | מקצועי, רב פורמטים, שיתוף פעולה | נדרשת הרשמה, עומס כבד יותר |
| Tracespace Viewer | מציג דו-ממדי קל משקל, רינדור מהיר | לְשַׁחְרֵר | מהיר, ללא צורך בכניסה, קל | אין תלת-ממד, ניתוח מוגבל |
| EasyEDA Viewer | 2D/3D, בדיקת קידוח, הזמנה ישירה של PCB | חינם; נדרש חשבון | חלק, משתלב עם JLCPCB | קשור ל-EasyEDA, פחות תכונות מקצועיות |
| GerbLook | מציג דו-ממדי, גרירה ושחרור, שיתוף קישורים | לְשַׁחְרֵר | פשוט, ניתן לשיתוף, ללא צורך בכניסה | אין תלת מימד, כלים בסיסיים מאוד |
| PCB CAM Online | תומך ב-Gerber/ODB++/IPC-2581/GenCad, המרת פורמט | בסיסי חינם; שדרוגים זמינים | כלי רב-פורמטים, המרה וכלי בדיקה מתקדמים | מגבלות העלאה לאינטרנט, חלק מהתכונות בתשלום |
Altium 365 Viewer
Altium, חינמי, קוד פתוח ומהיר מאוד, אהוב מאוד על ידי מתכנני מעגלים מודפסים רחבים. מציג Altium 365 הוא אחד מצופי Gerber המקוונים המתקדמים ביותר שתומכים בקבצי Gerber RS-274X ו-X2, ODB++, IPC-2581, KiCad, Eagle ואפילו קבצי Altium Designer מקוריים.
מציג Altium תומך בוויזואליזציה דו-ממדית ותלת-ממדית כאחד, עם כלי בדיקה ומדידה מפורטים של שכבות, על מנת לספק חוויה מקצועית. עיצוב שיתוף הפעולה מבוסס הענן מאפשר לך לשתף את גרבר באופן מיידי עם חברי הצוות או היצרנים שלך.
Tracespace Viewer

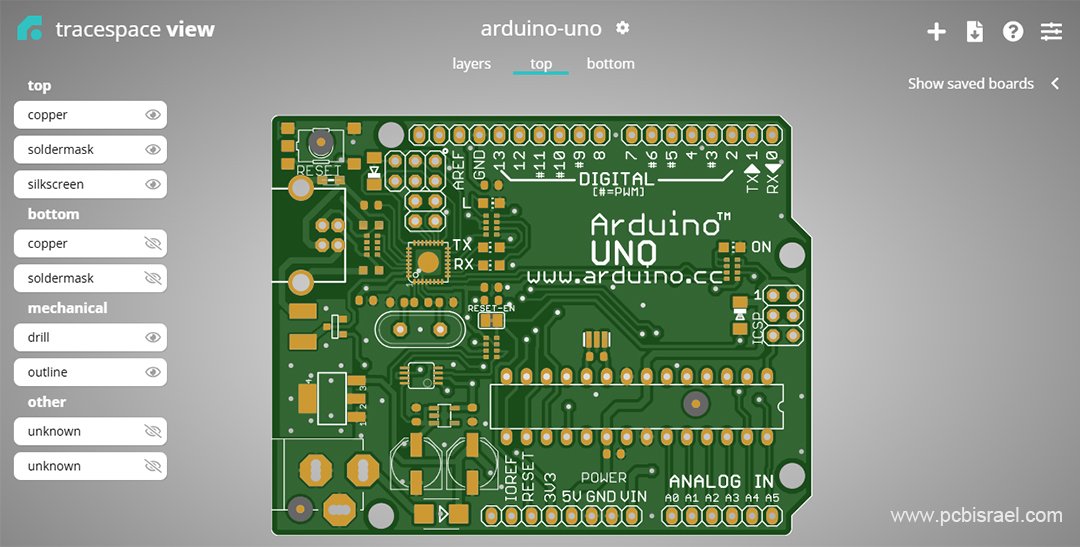

מציג גרבר דו-ממדי קל המשקל של Tracespace אהוב מאוד בזכות פשטותו. הוא אינו דורש חשבון, כך שניתן לגרור, לשחרר ולצפות באופן מיידי לבדיקת קבצים מהירה. הוא יכול להעלות קבצי גרבר ולכסות אותם, ופשוט להציג ערימות שכבות לבדיקה עם פונקציות צפייה חיוניות. MOKOPCB משתמש בצופה מקוון זה עבור לקוחותינו כדי להעלות קבצי פרויקט עם ויזואליזציה מהירה של גרבר.
EasyEDA Gerber viewer
EasyEDA היא תוכנה חינמית וידידותית למשתמש עם ממשק פשוט ובדיקות מהירות עבור קבצי Gerber RS-274X ו-Excelon. הודות לתצוגות דו-ממדיות ותלת-ממדיות מוגבלות, משתמשים יכולים להחליף שכבות ולבדוק האם נחושת, הלחמה, מסכה והדפס משי מיושרים במדויק. יתרה מכך, הצופה מקושר קשר הדוק למערכת האקולוגית של EasyEDA, כמו שירות עיצוב והזמנות PCB.
GerberLook
GerberLook הוא מציג גרבר מינימליסטי מקוון עם מהירות ופשטות מצוינות. הוא מספק בדיקות מהירות ואינו דורש הרשמה, כך שתוכלו להתמקד בפרטים במהירות לפני הגשתם ליצרן, במיוחד עבור פרויקטים קטנים. עם זאת, התכונות שלו מוגבלות מאוד; לדוגמה, אין בו כלי מדידה, DRC, תצוגה תלת-ממדית ואפשרויות שיתוף פעולה, והוא תומך רק בקבצי Gerber 274X סטנדרטיים.
PCB CAM Online
PCB CAM Online, המופעל על ידי PCB Investigator, הוא מציג מבוסס אינטרנט המאפשר למשתמשים להציג תכנוני PCB ונתוני CAD. הוא תומך גם בפורמטים נפוצים אחרים של נתונים, כגון ODB++, IPC-2581 או GenCAD. ניתן למצוא, לחפש, לבחור ולבדוק רכיבים, עקבות ופדים לאורך התכנונים. הכלי הוא חינמי וניתן לשדרג אותו כדי לקבל תכונות נוספות.
5 תוכנות Gerber Viewer החינמיות הטובות ביותר
ניתן להוריד את תוכנת הצופה של Gerber למחשב שלך, כולל מערכות Windows, macOS או Linux. הן מספקות לרוב ביצועים חזקים יותר מכלים מקוונים עם תכונות בדיקה ועריכה מתקדמות ואבטחת נתונים גבוהה יותר.
| תוֹכנָה | רמה חופשית | תמיכה במערכת הפעלה | יתרונות | מגבלות |
| Gerbv | 100% חינמי, קוד פתוח | חלונות, macOS, לינוקס | קל משקל, מרובת מערכות הפעלה, מונע על ידי הקהילה | רק דו-ממדי, ממשק מיושן |
| ZofzPCB | מציג תלת-ממד חינמי, תוספות בתשלום | חלונות | ויזואליזציה תלת-ממדית ריאליסטית, נהדרת להדגמות | עתיר משאבים, Windows בלבד |
| Gerbview | ניסיון חינם, גרסה מלאה בתשלום | חלונות | מדידה מתקדמת, אפשרויות ייצוא | מוגבל בתקופת הניסיון, לא זמין ב-macOS/Linux |
| GerberLogix | מהדורה חינמית, מהדורת Pro לעוד | חלונות | דו-ממד + תלת-ממד בסיסי, ממשק פשוט | תכונות מוגבלות בגרסה החינמית, רק של Windows |
| ViewMate | חינם לצפייה/מדידה | חלונות | סטנדרטי בתעשייה, אמין | נדרש מקצוען לעריכה, דו-ממד בלבד |
Gerbv
Gerbv הוא 100% חינמי ועובד על Windows, macOS ו-Linux. זהו מציג קבצים ותיק בקוד פתוח של Gerber שפותח כאחת מכלי השירות הקשורים לפרויקט gEDA בתכנון אלקטרוני. GerbV תואם הן לקבצי Gerber RS-274X והן לקבצי מקדחות Excellon, ותומך גם בתצוגה מרובת שכבות לבדיקות יישור.
למרות שהוא מתפקד היטב, הוא מעט מיושן בהשוואה למציגים מודרניים. זוהי תצוגה דו-ממדית קפדנית ללא ויזואליזציה תלת-ממדית וחסרה בה כלי ניתוח מתקדמים כמו בדיקות DRC. אם אתם זקוקים רק לבדיקת קבצים מהירה, זוהי בחירה טובה.
ZofzPCB
ZofzPCB בולט כצופה תלת-ממדי של גרבר המאפשר לך לראות את תוך הלוח שלך, כך שתוכל לסובב, להגדיל ולבדוק שכבות מרובות כדי לקבל בדיקה יסודית ומפורטת. הוא נהדר לאפקטים חזותיים מרשימים, סקירות עיצוב, למטרות חינוכיות ומצגות לקוחות. אבל עבור מעצבים שרוצים בדיקה מהירה, הוא בשימוש יתר ועשוי להיות מסובך.
זה בחינם עבור מציג התלת-ממד שלו, אך חלק מהפונקציות המורחבות, כמו ייבוא ODB++, דורשות תשלום. ניתן להוריד אותו רק עבור מערכות Windows.
Gerbview
Gerbview, שפותחה על ידי Software Companions, היא מציגה מקצועית של Gerber עם ממשק עדין ותכונות מקיפות. היא מתקדמת למדידת מרחקים, ניהול שכבות, הוספת הערות וייצוא קבצי Gerber לפורמטים אחרים כמו PDF, DXF ו-SVG.
Gerbview מספקת גרסת ניסיון חינמית ל-30 יום בלבד, עם פונקציות מוגבלות. כל התכונות ושימוש ארוך טווח דורשים רכישה. כמו כן, היא מיועדת למשתמשי Windows בלבד.
GerberLogix
GerberLogix הוא מציג גרבר קל וגמיש המספק ויזואליזציה דו-ממדית ברורה יחד עם יכולות תצוגה מקדימה תלת-ממדית בסיסיות כדי להציג טוב יותר את מבנה העיצוב שלך. התוכנה תומכת בקבצי גרבר ובקבצי קידוח של אקסלון. היא פשוטה וישירה מספיק למתחילים כדי שתוכלו לקלוט אותה במהירות, ומאזנת היטב בין פשטות לפונקציונליות.
גרסת התוכנה החינמית מגיעה עם מגבלות בכמה תכונות, כמו אפשרויות ייצוא. היא מוגבלת גם למערכות Windows.
Viewmate
מציג ה-Gerber Viewmate הוא אחד ממצגי ה-Gerber הסטנדרטיים ביותר בתעשייה, שפותח על ידי Pentalogix, חברה שפותחה לעומק בתחום ה-CAM של PCB. הוא ידידותי למשתמש עם עקומות למידה פשוטות וממשק מוכר לאנשי מקצוע לצפייה, עריכה והדפסה של נתוני Gerber. הוא אמין ומדויק, ונמצא בשימוש נרחב בתעשיית ה-PCB.
גרסת Viewmate החינמית מאפשרת למשתמשים לפתוח, להציג ולבצע מדידות בסיסיות על קבצי Gerber, ועונה על הצרכים החיוניים של מתכנני PCB. עריכה מתקדמת ותכונות CAM זמינות רק ב-ViewMate Pro בתשלום. היא מוגבלת גם למערכות Windows.
כיצד להשתמש במציג גרבר המקוון?
בצעו את השלבים הפשוטים הבאים כדי להעלות את גרבר ולבדוק אותם.
- הכינו את קובץ גרבר שלכם
הכינו את הקבצים הנדרשים (קבצי גרבר וקבצי מקדחה) לפני ההעלאה כדי להבטיח תצוגה מלאה.
- פתחו את אתר Gerber Viewer או את האפליקציה
בחרו את מציג גרבר האידיאלי עבורכם בהתאם לצרכים שלכם. אם לבדיקה מהירה, תוכלו להשתמש בגרסאות מקוונות, ואם לשימוש מקצועי או תכוף, תוכלו לבחור בצופי גרבר להורדה.
- העלה את הקבצים שלך
גררו או שחררו את קובץ ה-.zip או קובץ גרבר בודד לחלון ההעלאה. שימו לב האם גודל ופורמט קובץ הגרבר שלכם מתאימים לדרישות הצופה.
- בדוק ואמת
התקרבו והקטינו, הזזו את הלוח וסובבו את המודל כדי לבדוק את יישור השכבות, מיקומי החורים, רוחב העקיבה וגודל הרפידה (אם נתמך) כדי לאשר שהעיצוב תואם את הדרישות המיועדות.
- שמור או שתף
צרו קישור הניתן לשיתוף ושלחו אותו לחברי הצוות או ליצרנים. חלק מהצופים מאפשרים לכם גם להוריד את התצוגה המקדימה של הקובץ כתמונה או כקובץ PDF לצורך תיעוד.
בחרו את הגרבר החינמי הטוב ביותר שלכם צוֹפֶה
בחרו מציג Gerber שימושי שיעזור לכם לזהות בעיות עיצוב מוקדם ולהבטיח תקשורת חלקה עם יצרן ה-PCB שלכם. כשאתם שואפים לאמינות ובדיקות מתקדמות, תוכלו לבחור בכלי הורדה של מציג Gerber, כגון Gerbv ו-ZofzPCB. אם אתם רוצים בדיקה מהירה ללא התקנה, כלים מקוונים, כמו מציג Altium 365 או Tracespace, יכולים להיות נוחים יותר. MOKOPCB מציעה מציג Gerber חינמי משלה המבוסס על פלטפורמת מציג Tracespace, המקדם תקשורת טובה יותר ומאשר את פרטי הקובץ לפני הזמנות. בנוסף, MOKOPCB מספקת גם שירותי ייצור PCB מקיפים עם פתרונות עיצוב מקצועיים ו-PCB באיכות גבוהה.
