כיצד לקבוע את גודל ולנתב את עקבת המעגל המודפס?

עקבת המעגל המודפס הוא נתיב מוליך המחבר בין רכיבים בלוח המעגל המודפס, ומאפשר העברת אותות חשמליים, חשמל והארקה ביניהם.

תכנון נכון של עקבות PCB הוא בסיסי להפעלת PCB. אם נתייחס לעקבות PCB כאל כבישים מהירים המחברים בין ערים, התכנון של רוחב, אורך ועקבות ה-PCB חשוב לא פחות מהתכנון של הכביש המהיר. בבלוג זה, נציג לכם באופן שיטתי כיצד עליכם לקבוע את הגודל ולתכנן את העקבות של ה-PCB כדי להבטיח ביצועים אמינים, יכולת ייצור ויעילות לפרויקטים שלכם.

מה עליכם לשקול לפני קביעת גודל וניתוב עקבות PCB?

לפני קביעת גודל וניתוב עקבות PCB, עליכם להעריך בקפידה את 5 הגורמים הקריטיים הללו לביצועים חשמליים ויכולת ייצור טובים יותר.

1. זרם וקיבולת חשמל

עקבות PCB חייבות להתמודד עם הזרם הנדרש ללא התחממות יתר או ירידת מתח מוגזמת. עקבות עבות או רחבות יותר יכולות לשאת זרם רב יותר, בעוד שעקבות ארוכות עשויות להזדקק לרוחב נוסף כדי למזער את ההתנגדות (ירידת IR).

בדקו תמיד תקנים כמו IPC-2221 כדי לקבוע את הרוחב המינימלי בהתבסס על זרם, משקל נחושת ועליית טמפרטורה מקובלת. מסלולים בעלי הספק גבוה, כמו אלה של מנועים או ספקי כוח, עשויים לדרוש נחושת עבה יותר (למשל, 2oz) או שכבות מרובות כדי למנוע התחממות יתר.

2. שלמות האות (עכבה)

שלמות האות מבטיחה שאותות בתדר גבוה מתפשטים ללא עיוות או אובדן. עכבה מבוקרת היא קריטית לשלמות האות האמינה. עכבה היא ההתנגדות של זרם חילופין (AC) לאותות בתדר גבוה, המוצעת על ידי ההשפעה המשולבת של התנגדות וריאקטנס במעגל.

התאמת עכבה נכונה יכולה להבטיח גיאומטריה עקבית של המסלול כדי למנוע החזרת אות, EMI ופגיעה בנתונים. במיוחד עבור אותות במהירות גבוהה (למשל, USB, HDMI או אפיקי זיכרון), שמירה על עכבה עקבית של המסלול היא קריטית ביותר לשמירה על אותות נקיים ויציבים.

3. גורמי תרמיות ואמינות

מסלולים הנושאים זרמים גבוהים מייצרים חום, וחיווט דק עלול להתיישן או להישבר עקב חימום מתמשך, מה שמוביל לכשל ונזק תרמי לאורך זמן. תכנון תרמי לקוי יכול להאיץ הזדקנות או לגרום לבריחת חום ברכיבים סמוכים.

מסלולים רחבים יותר, רפידות הקלה תרמית ויציקות נחושת עוזרים לפזר חום, תוך הימנעות ממסלולים ארוכים ודקים המפחיתים את המאמץ המכני. בתכנונים בעלי הספק גבוה, יציקות נחושת או מבני הקלה תרמית עדינים נדרשים לבטיחות ולאורך חיים ארוך יותר.

4. סיכוני קרוסטוק ו-EMI

קרוסטוק מתייחס לצימוד לא רצוי של אותות בין עקבות סמוכות הנגרם על ידי קיבול והשראות טפיליות, מה שמוביל לעיוות אותות, רעש והפעלה שגויה. זה נראה בדרך כלל בעקבות בתדר גבוה, מקבילות למרחקים ארוכים או מנותבות בצפיפות.

EMI (הפרעות אלקטרומגנטיות) נובע מקרינת אותות בתדר גבוה או מפגמים במעגל, אשר עשויים להיגרם על ידי אותות במהירות גבוהה, ספקי כוח ממותגים או מעגלים פגומים (כגון קפיצות קרקע). זה עלול לגרום לאי-תאימות של המכשיר (כגון כשל באישור FCC/CE), פעולה שגויה של המערכת או הפרעה לתקשורת אלחוטית.

5. פריסה פיזית

ריווח צר בין עקבות עלול לגרום לאותות עקבות להפריע זה לזה, מה שעלול להוביל לשגיאות נתונים ועיוות אותות. ביישומים במתח גבוה, זה עלול להוביל גם לקשת או לקצר חשמלי. שמור על ריווח עקבות מתאים בהתבסס על רמות מתח ותדר כדי לשמור על הביצועים והאמינות הכוללים של מכשירים אלקטרוניים.

פרמטרים מתאימים לגודל עקבות המעגל המודפס

כדי להבטיח אספקת חשמל אמינה תוך אופטימיזציה של שטח המעגל המודפס, מתכננים חייבים לאזן בקפידה בין רוחב העקיבה, עובי הנחושת ואורך העקיבה לזרימת זרם שוטפת וביצועים תרמיים וחשמליים טובים יותר.

1. רוחב העקיבה

רוחב העקיבה של המעגל המודפס הוא אחד הגורמים החשובים ביותר בתכנון עקבות המעגל המודפס, בכך שהוא יכול להשפיע ישירות על כושר נשיאת הזרם, פיזור החום ושלמות האות. אם העקיבה צרה מדי עבור הזרם הזורם דרכה, ההתנגדות הגבוהה יותר של העקיבה תגרום לחום מוגזם, אשר עלול לפגוע בעקבות.

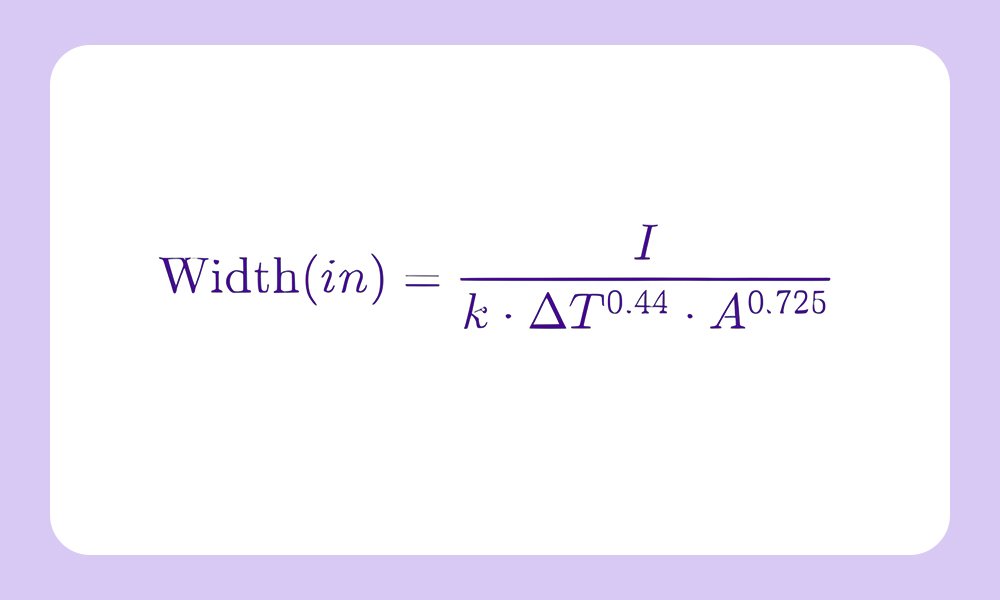

לחישוב רוחב העקיבה יש סטנדרטים שונים, כמו IPC-2221 ו-IPC-2152, שהם שני הסטנדרטים הנפוצים ביותר. כאן, אנו משתמשים בנוסחת IPC-2221 כדי להעריך את רוחב העקבה המינימלי עבור זרם נתון ועליית הטמפרטורה המותרת:

כאשר:

(I) = זרם (אמפר)

(ΔT) = עליית טמפרטורה מעל טמפרטורת הסביבה (°C, בדרך כלל 10°C–30°C לבטיחות)

(A) = שטח חתך (מילי-רבוע, תלוי בעובי הנחושת)

(k) = גורם הפחתה (0.024 עבור עקבות חיצוניות, 0.048 עבור עקבות פנימיות)

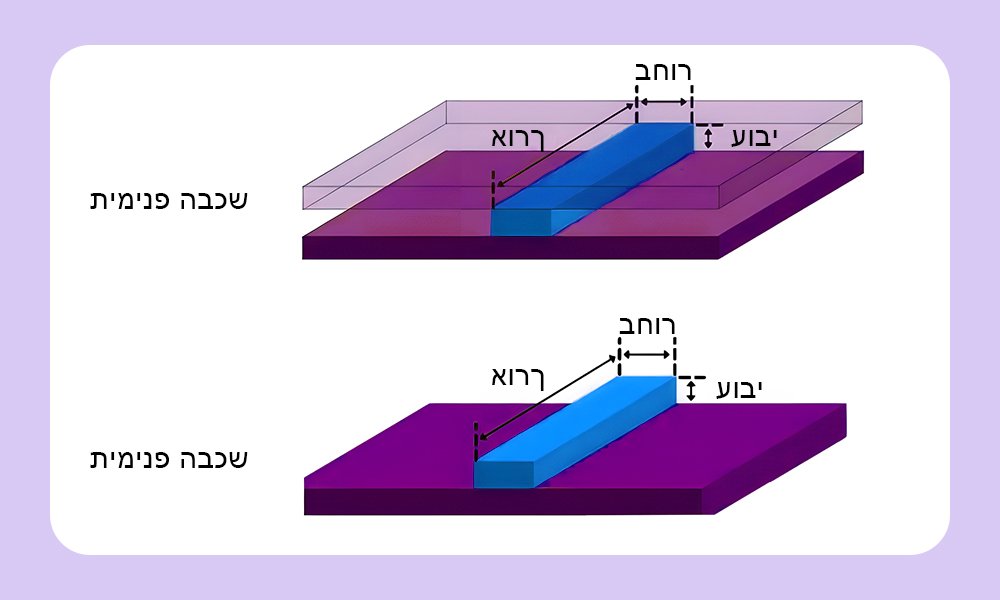

העקבה החיצונית היא המסלול הנראה לעין, בעוד שהעקבה הפנימית היא המסלול הבלתי נראה בין השכבות.

למרות שקיימים גם כמה רוחב עקבות אופייני בכלי תכנון ומפעלים מסוימים של PCB, ברירות מחדל אלו אפשריות רק עבור אותות רגילים בעלי זרם נמוך ואינן תמיד מתאימות לעקבות PCB. רוב תכנוני ה-PCB משתמשים ברוחב עקבות הנע בין 6 מיל (0.15 מ”מ) ל-100 מיל (2.54 מ”מ), בהתאם לפרמטרים מדויקים ביישומים שונים:

2. עובי

בדרך כלל, עובי הנחושת מותאם בהתאם לדרישות זרם או מרחב שונות, לדוגמה, שניים יכולים להגדיל את עובי הנחושת במרחב מוגבל כדי לשמור על טיפול בזרם בעקבות צרות יותר.

נחושת עבה יותר (למשל, 2 אונקיות) תומכת בזרמים גבוהים יותר ובפיזור חום טוב יותר אך מגבירה את עלות הייצור ואת הקושי באיכול, בעוד שנחושת דקה יותר (למשל, 0.5 אונקיות) משמשת לתכנוני תדר גבוה/RF כדי למזער הפסדי אפקט עור.

חישוב עובי העקבות נמדד למעשה לפי משקל לרגל מרובע (oz/ft²) או מיקרון (µm). מעגלים מודפסים סטנדרטיים הם כברירת מחדל בעובי נחושת של 1 אונקיה, אך הם זמינים גם ברוב מפעלי ה-PCB, נעים בין 0.5 אונקיות/ft² ל-3 אונקיות/ft², עם כמה אפשרויות עד 6 אונקיות/ft², לא שכיחות. להלן סטנדרטים נפוצים:

1 מיל = 0.001 אינץ’ = 25.4 מיקרומטר

1 אונקיה/רגל² ≈ 1.37 מיל (35 מיקרומטר) עובי

שכבות חיצוניות משתמשות בדרך כלל בעובי של 1 אונקיה או יותר לצורך עמידות וטיפול בזרם, ושכבות פנימיות משתמשות לרוב בעובי של 0.5 אונקיות עד 1 אונקיה לאיזון בין עקבות עדינות ליכולת ייצור. MOKOPCB תומך בעובי עקבות מותאם אישית (0.5 אונקיות – 5 אונקיות ומעלה) עבור יישומים מיוחדים.

3. אורך

אורך עקבות ה-PCB משפיע גם על שלמות האות והתזמון במעגלים במהירות גבוהה. אורכי עקבות אופייניים משתנים בהתאם ליישום. עם זאת, עקבות קצרות (כמה מילימטרים) עדיפות כדי להימנע מבעיות כמו שגיאות תזמון, עיכובי התפשטות ו-EMI (למשל, בזיכרון DDR או בנתוני USB). כמובן, עקבות ארוכות יותר (כמה סנטימטרים) עשויות להיות מקובלות עבור אותות במהירות נמוכה כגון חלוקת חשמל או תקשורת UART.

כדי למזער בעיות, יש להתאים את העקבות הקריטיות לאורכן ולשמור אותן קצרות ככל האפשר כדי להפחית את ההשראות הטפילית, ההתנגדות והרגישות לרעש. מתכנני מעגלים מודפסים תמיד נותנים עדיפות לניתוב קצר וישיר אך נמנעים מעקבות ארוכים.

כללים חיוניים לניתוב עקבות PCB

ניתוב עקבות PCB יעיל הוא עמוד השדרה של לוח מעגלים בעל ביצועים גבוהים. כדי להבטיח פונקציונליות ויכולת ייצור אופטימליים, יש להקפיד על 8 הכללים הבאים בניתוב עקבות PCB.

1. עדיפות ניתוב PCB

עדיפות אותות קריטיים. אותות קריטיים כגון קווי חשמל, אותות אנלוגיים קטנים, אותות במהירות גבוהה, אותות שעון ואותות סנכרון חייבים להיות מנותבים תחילה. אותות אלה משפיעים ישירות על ביצועי המעגל, וכל הפרעה או עיכוב עלולים לגרום לכשל מערכת.

יש לתעדף את הניתוב לאזורים בעלי צפיפות גבוהה. יש להתחיל את הניתוב מרכיבים עם החיבורים המורכבים ביותר או אזורי החיווט הצפופים ביותר בלוח. זה מבטיח ארגון טוב יותר ומפחית עומס באזורים קריטיים.

2. בקרת מרווח בין עקבות

יש להקפיד על כלל 3W —— מרווח בין קווים ≥ 3×רוחב הקו. אם המרחק בין מרכזי הקווים אינו פחות מ-3 פעמים רוחב הקו, ניתן לשמור על 70% מהשדה החשמלי בין הקווים מבלי להפריע זה לזה.

עבור מעגלים מודפסים FR4 סטנדרטיים, יש לשמור על מרווח של לפחות 0.1 מ”מ (4 מיל) בין העקבות. תכנונים בצפיפות גבוהה (למשל, HDI) עשויים להשתמש ב-0.075 מ”מ (3 מיל), אך זה מגדיל את העלות ומפחית את התפוקה.

3. הימנעו מזוויות חדות

זוויות חדות (<90°) עלולות לשמר כימיקלים לחריטה ולהחזיר אותות בתדר גבוה, ולגרום לקורוזיה או שברים של נחושת, לפגיעה בשלמות האות ולעכבה לא רציפה.

עבור ניתוב כללי, זוויות קהות (>90°) מפחיתות פגמי חריטה כמו מלכודות חומצה או סדקי נחושת. עבור אותות במהירות גבוהה, השתמשו בכיפופים של 45° או בעקומות חלקות עבור אותות במהירות גבוהה כדי לשמור על עקביות עכבה.

4. ניתוב ויה ועקב

תכנון ויה ועקב נכון חיוני להבטחת שלמות האות ויכולת ייצור בפריסות PCB. יש לגודל ויה בהתאם – עקבות זרם גבוה עשויות להזדקק למספר ויה, בעוד שאותות במהירות גבוהה נמנעים מ-vias קצרים כדי להפחית עיוות אות.

שמרו על מרווח מינימלי של ≥0.2 מ”מ (8 מיל) עבור תהליכי קידוח מכניים ועל מרווח של ≥0.1 מ”מ (4 מיל) עבור ויא קדוחים בלייזר (HDI) כדי למנוע פגמי ייצור. הוספת טיפות בצמתים של ויא-טרקס יכולה גם למנוע סדקים בעת התכנון.

5. ניתוב אותות

אותות קריטיים כמו טרקס אנלוגי רגיש דורשים שכבות ניתוב ייעודיות כדי להבטיח את שטח הלולאה המינימלי שלהם ולהפחית את הצליל וההפרעות. במידת האפשר, ניתן לנקוט באמצעים כמו מיגון והגדלת מרחק הבטיחות כדי למזער רעש ולשמור על איכות האות.

יתר על כן, אורך טרקס תואם של אותות קריטיים חשוב גם הוא. אורכי טרקס לא אחידים יכולים לגרום לחוסר התאמות בתזמון, וכתוצאה מכך לשגיאות או ביצועי מערכת לא אמינים. לכן, ודאו שהטרקס קצרים וישירים ככל האפשר עבור אותות קריטיים.

6. בקרת הצליל

הצליל הוא הפרעה הדדית הנגרמת על ידי חיווט מקבילי ארוך בין רשתות שונות על גבי PCB, בעיקר בשל הקיבול וההשראות המבוזרים בין קווים מקבילים. כדי להימנע ממצב כזה, ניתן:

1. לפעול לפי עקרון ה-3W שהוזכר בנקודה 2.
2. להכניס חוטי בידוד הארקה בין קווים מקבילים.
3. להקטין את המרחק בין שכבת החיווט למישור ההארקה.
4. להימנע מניתוב קווי אות שונים באותו כיוון בשכבות סמוכות כדי להפחית הפרעות מיותרות בין השכבות.

7. בקרת התאמת עכבה

רשתות עם דרישות בקרת עכבה צריכות להיות מסודרות על שכבת בקרת העכבה כדי למנוע פילוח צולב של אותות. אותות חד-צדדיים (כמו מיקרוסטריפ של 50Ω ב-FR4) חייבים לשמור על סבילות של 5%~10%, בעוד שזוגות דיפרנציאליים דורשים מרווח צר (≤2× רוחב קו) והתאמת אורך (±50 מיל) לקבלת ביצועים אופטימליים.

כדי להבטיח שלמות האות, הימנעו מניתוב עקבות רגישות לעכבה על פני פיצולי מישורים או מעברי שכבה. במקום זאת, שמרו אותם על מישורי ייחוס רציפים (למשל, GND מוצק) והשתמשו במחשבוני עכבה (כמו ערכת כלים של Saturn PCB) לתכנון מדויק.

8. תכנון לבדיקה

כדי לשפר את יכולת הבדיקה, ודאו שיש נקודות בדיקה נגישות (מושלמות בקוטר 1 מ”מ) באותות קריטיים לבדיקה. הימנעו מהצבת נקודות בדיקה מתחת לרכיבים כמו כבלי BGA, מכיוון שזה מסבך בדיקה וניפוי שגיאות. בנוסף, יש לקחת בחשבון דרישות בדיקה אופטית אוטומטית (AOI) על ידי שמירה על מרווח קווים של ≥0.2 מ”מ (8 מיל) לגילוי אמין.

סיכום

כהיבט חשוב של פריסת PCB, תכנון כל עקבת PCB הוא קריטי לביצועים הכוללים של לוח המעגלים. לפני תכנון עקבת PCB, עלינו לשקול כמה גורמים מרכזיים שיכולים להשפיע על הביצועים החשמליים ויכולת הייצור של ה-PCB, כגון קיבולת זרם ועכבה. חיוני גם להבין את הפרמטרים והכללים החשובים בגודל ובניתוב עקבת ה-PCB כדי לפרוס רשת עקבות מבצעית ואמינה.
